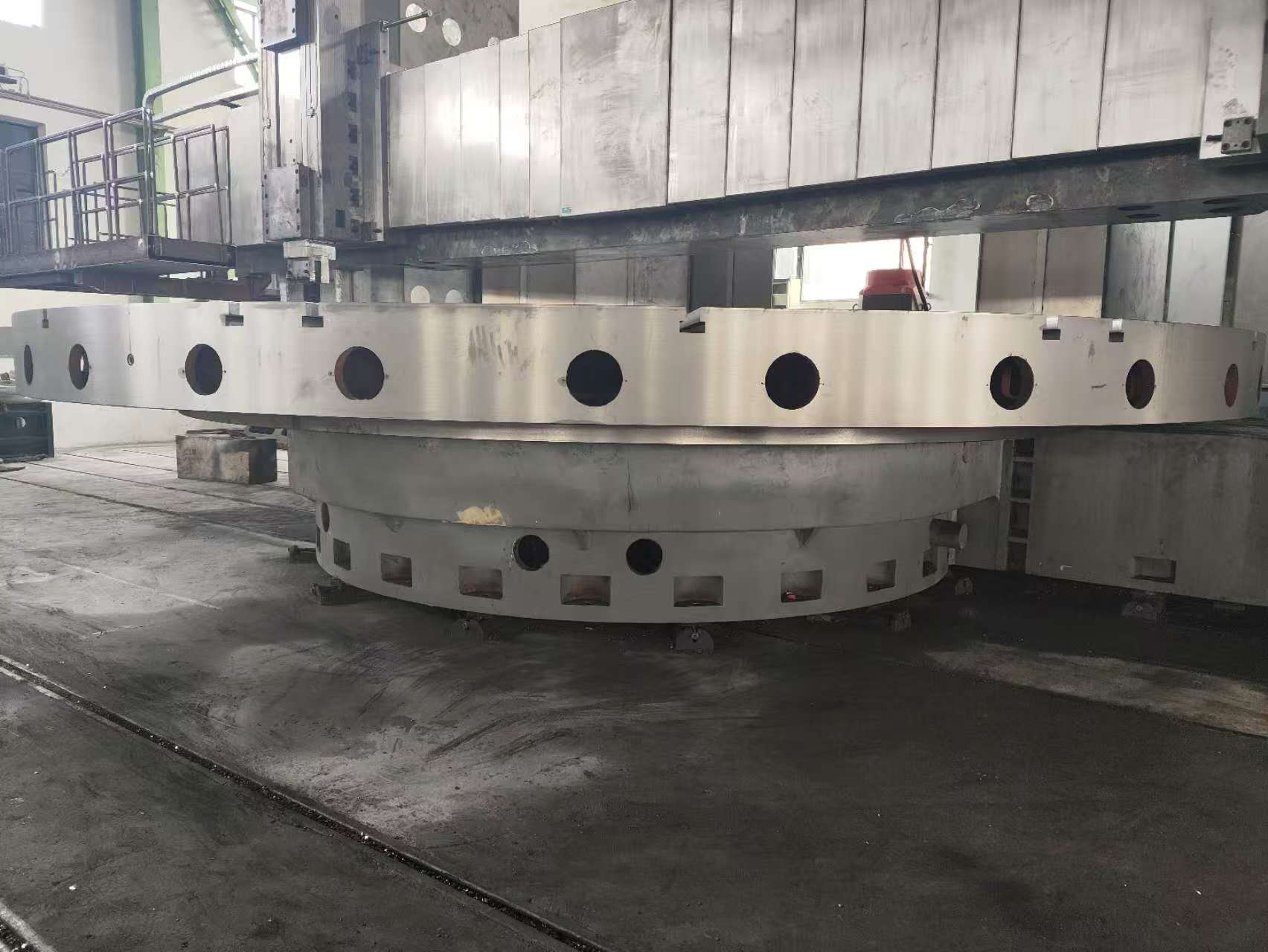

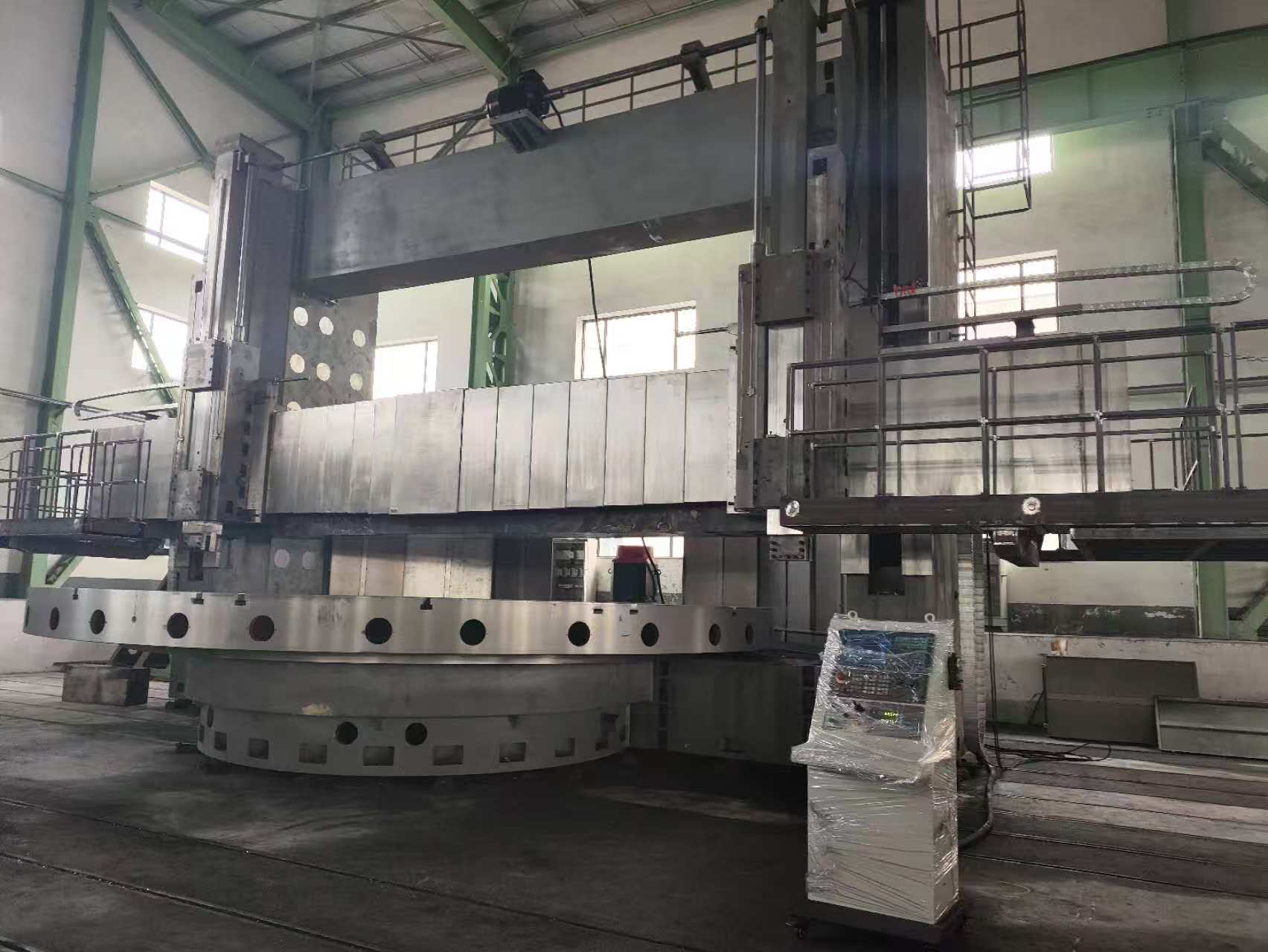

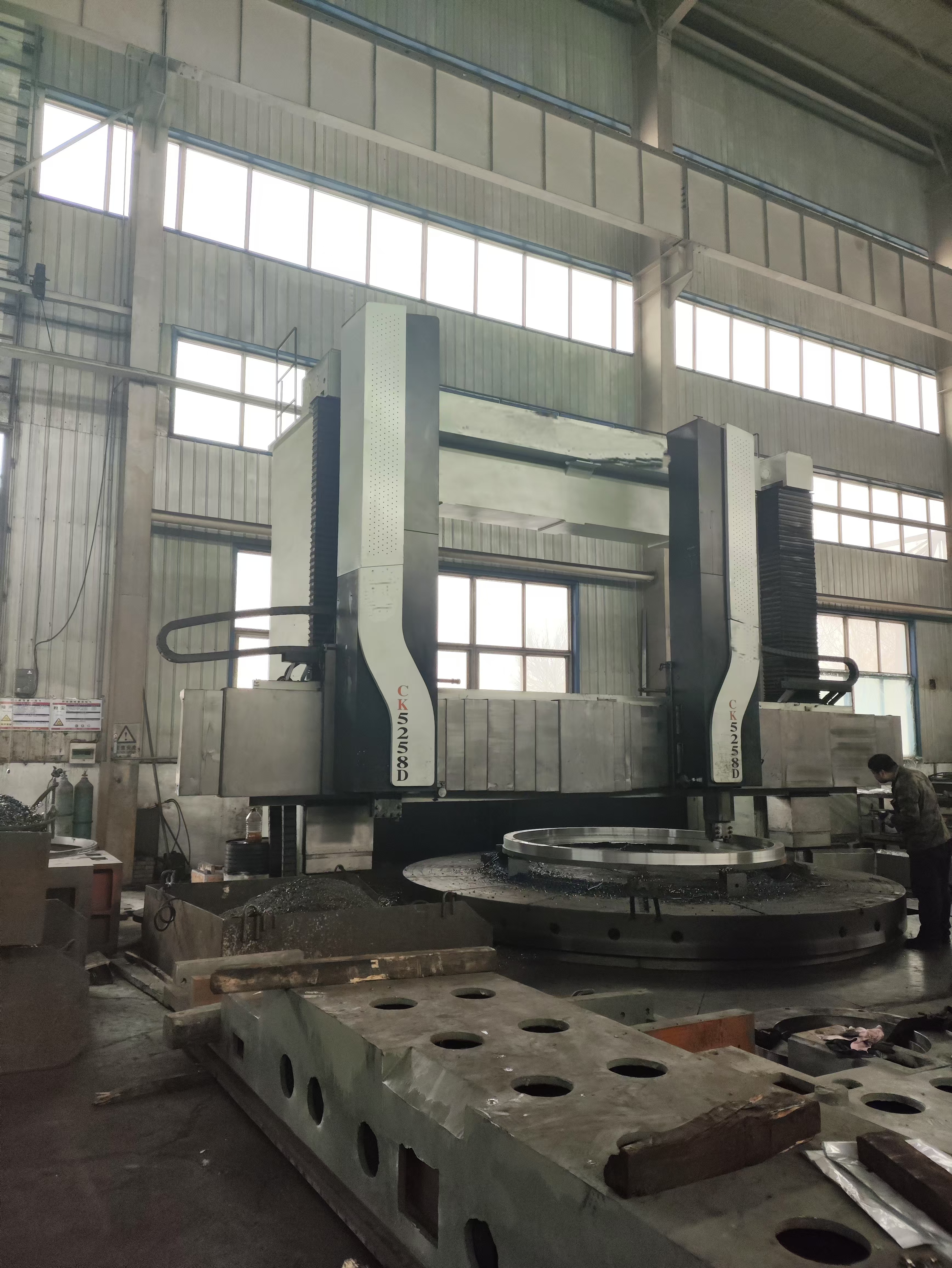

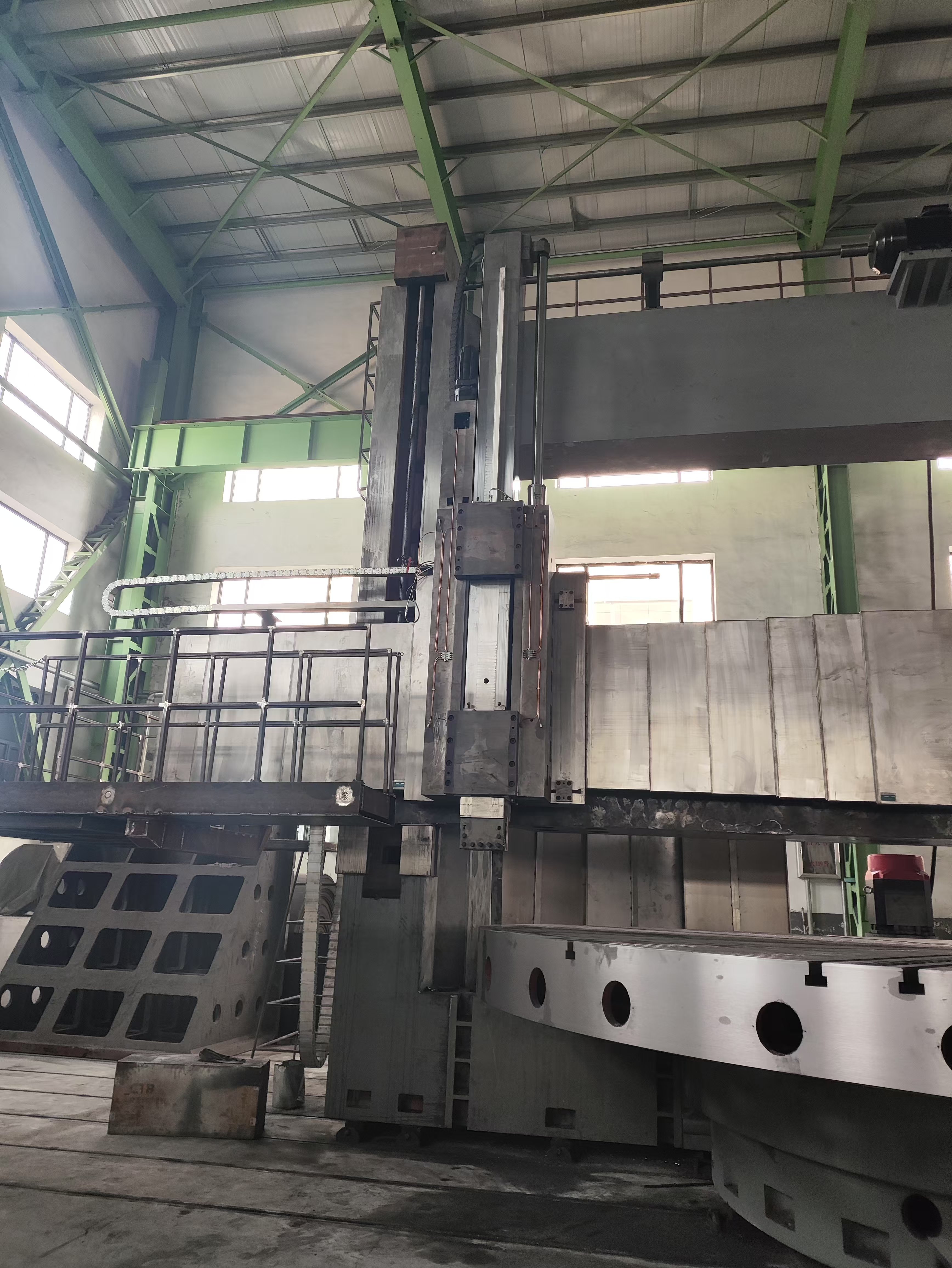

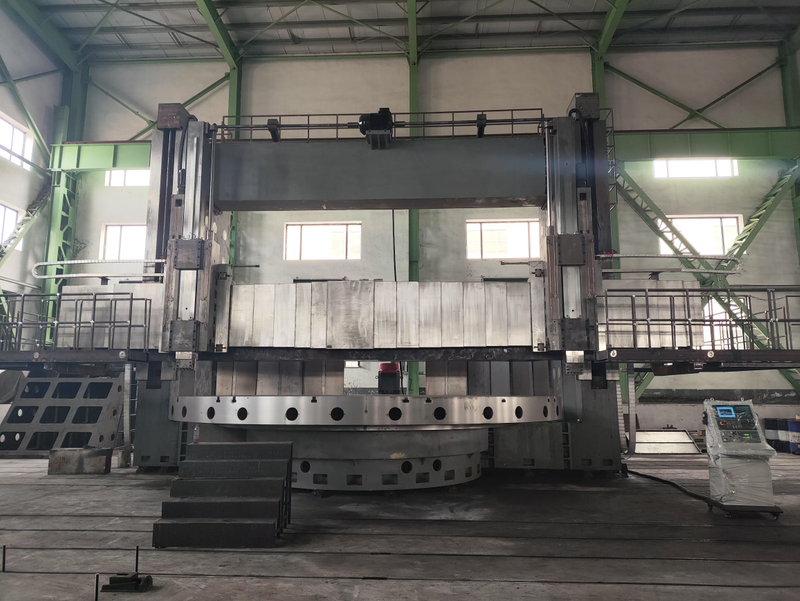

CK5280/CK52100 вертикальный турнир с ЧПУ

CK5280/CK52100 вертикальный турнир с ЧПУ

штат:



Запрос цены

Технические данные

Стандартный

Основная спецификация
ЭЛЕМЕНТ	CK5280	CK52100
Максимальный диаметр поворота мм	8000	10000
Диаметр таблицы мм	7100	7100/8000
Максимальная высота заготовки мм	3000/3150/3500/4000	3000/3150/3500/4000/4500
Максимальная заготовка	80000/100000/125000	80000/100000/125000/150000
Горизонтальный ход правого держателя инструмента MM	-50 ~ 4400	-50 ~ 5400
Вертикальное перемещение правого держателя инструмента MM	1600/1800/2000/2200	1600/1800/2000/2200/2500
Горизонтальное перемещение левого держателя инструмента MM	-50 ~ 4400	-50 ~ 5400
Вертикальное перенос левого держателя инструмента MM	1600/1800/2000/2200	1600/1800/2000/2200/2500
Диапазон скорости таблицы R/мин	0,2 ~ 20r/мин
Количество шага скорости таблицы	Двухступенчатая беспрепятственная
Диапазон подачи держателя инструмента MM/MIN	Слева 0,1 ～ 500 (ПЛК) вправо 0,1 ～ 1000
Держатель инструментов быстро	Слева 2000 ПРАВО 2000
Максимальный крутящий момент Kn.m	400	600
Максимальная сила поворота правого держателя инструмента KN	80
Максимальный поворот силы левого держателя инструмента KN	60
Ход кроссбоя мм	2650/2800/3150/3650	2250/2400/2750/3250/3750
Скорость подъема луча мм/мин	310	310
Поперечное подъемное мощность мощности KW	45	55
Система управления	Siemens/Fanuc/GSK
Основная мощность моторной формы KW	132 кВт (AC Servo)
Размер поперечного сечения инструментов мм (H x w)	60x60/70x70	60x60/70x70
Тип держателя инструмента	Квадратный баран
Таблица типа	Гидростатическое руководство
Размер поперечного сечения RAM MM	Квадратная оперативная память 320x320
Размер машины (LXW) мм	17500x12000	19600x12000
Точность позиционирования x и z	0,025/1000 мм
Повторяемая точность позиционирования x и z	0,010/1000 мм
X, z обратное отклонение	0,013/1000 мм
Точность обработки	IT7
Вес (т)	210 ~ 350	330 ~ 420
