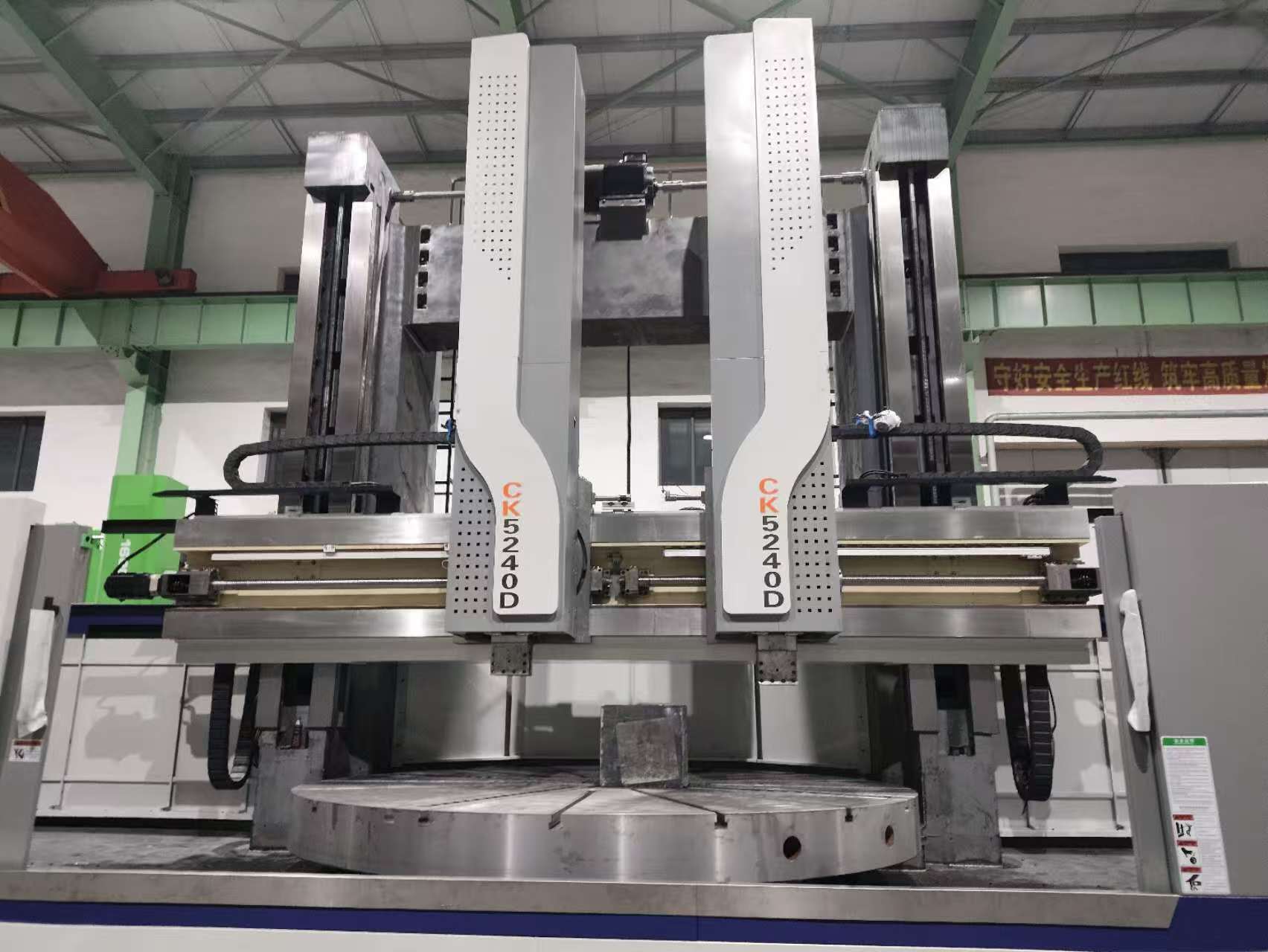

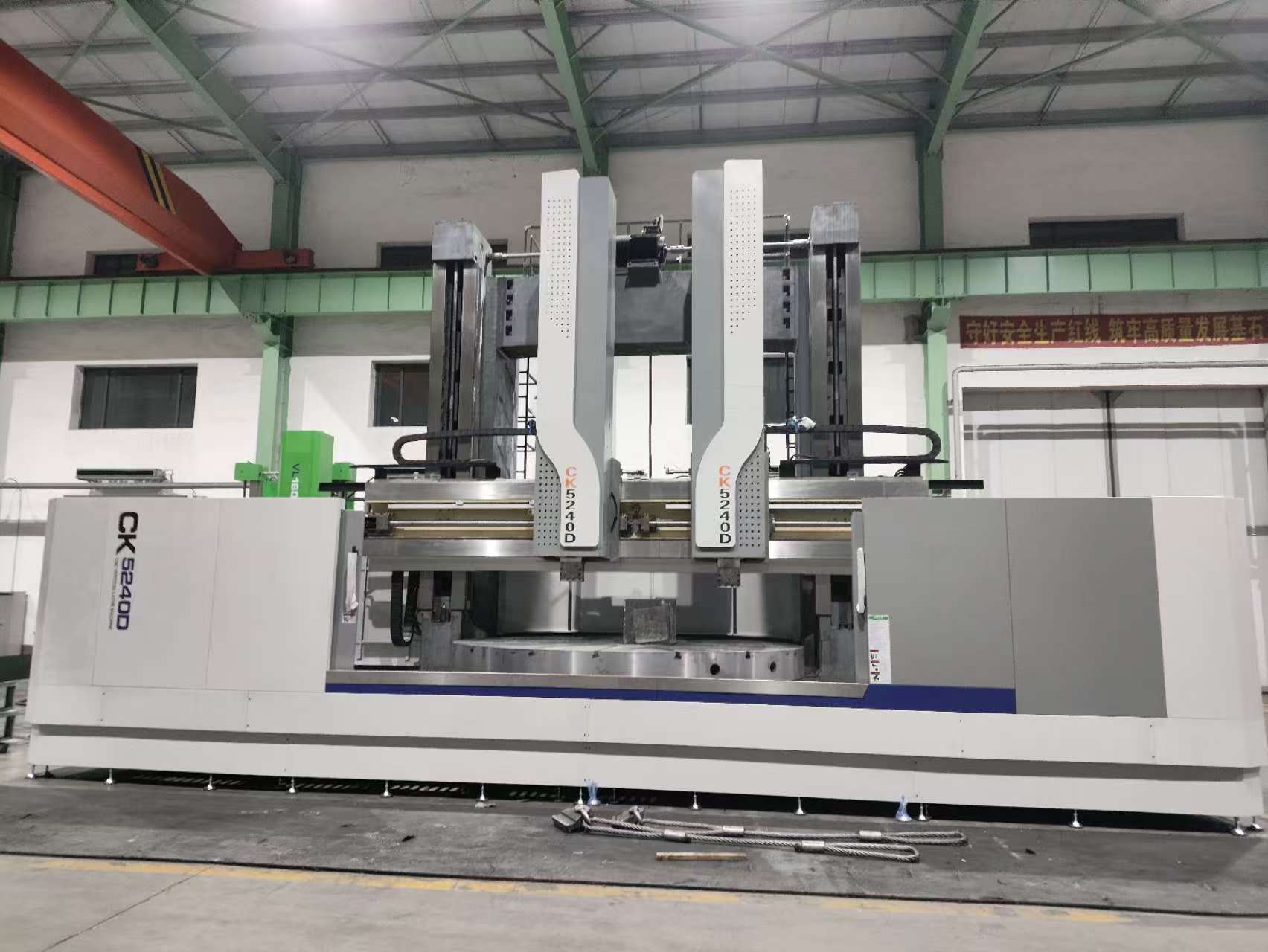

CK5225/CK5231/CK5240 Vertical CNC Токарный станок
CK5225/CK5231/CK5240 Vertical CNC Токарный станок
| штат: | |
|---|---|
Технические данные
Стандартный
| Основная спецификация | |||
| ЭЛЕМЕНТ | CK5225 | CK5231 | CK5240 |
| Максимальный диаметр поворота мм | 2500 | 3150 | 4000 |
| Диаметр таблицы мм | 2250 | 2250/2830 | 2830/3000/3200/3400/3500/3600 |
| Максимальная высота заготовки мм | 1600/2000/2200/2500 | 1600/2000/2200/2500/2800/3000/3150 | |
| Максимальная заготовка | 10000/16000/20000 | 10000/16000/20000/32000/40000 | |
| Горизонтальный ход правого держателя инструмента MM | -50 ～ 1500 | -50 ～ 1800 | -50 ～ 1800 |
| Вертикальное перемещение правого держателя инструмента MM | 1000/1250/1400/1500/1600 | 1000/1250/1400/1500/1600/1800 | |
| Горизонтальное перемещение левого держателя инструмента MM | -50 ～ 1500 | -50 ～ 1500 | -50 ～ 2300 |
| Вертикальное перенос левого держателя инструмента MM | 1000/1250/1400/1500/1600 | 1000/1250/1400/1500/1600/1800 | |
| Диапазон скорости таблицы R/мин | 2-63R/мин | 2-63R/мин/0,5-40R/мин | |
| Количество шага скорости таблицы | 16-ступенчатая/двухступенчатая беспрепятственная/четырехступенчатая бесстрашная | ||
| Диапазон подачи держателя инструмента MM/MIN | Влево 0,1-500 (ПЛК) вправо 0,1-1000 | ||
| Держатель инструментов быстро | Слева 2000 ПРАВО 2000 | ||
| Максимальный крутящий момент Kn.m | 63 | ||
| Максимальная сила поворота правого держателя инструмента KN | 35 | ||
| Максимальный поворот силы левого держателя инструмента KN | 28 | ||
| Ход кроссбоя мм | 1250/1650/1850/2150 | 1250/1650/1850/2150/2450/2800 | |
| Скорость подъема луча мм/мин | 350 | ||
| Поперечное подъемное мощность мощности KW | 11 | 11/15 | |
| Система управления | Siemens/Fanuc/GSK | ||
| Основная мощность моторной формы KW | 55 кВт (нормальный AC)/55 кВт (опция AC Servo) | ||
| Размер поперечного сечения инструментов мм (H x w) | 50x40/40x40 | ||
| Угол движения держателя инструмента | Слева (ПЛК) ： ± 30 | ||
| Тип держателя инструмента | Квадратная оперативная оперативная операция, ОЗУ Т-типа, правая моторизованная таблица инструментов (четыре, пять, шесть позиций), ручная пентагональная таблица инструментов | ||
| Таблица типа | Руководство по динамическому давлению / гидростатическое давление | ||
| Размер поперечного сечения RAM MM | Квадратная оперативная память 240x240, T-Slide 255 x 200, правая моторизованная таблица инструментов 440 x 200, ручная пентагональная таблица инструментов 380 x 195 | ||
| Размер машины (LXW) мм | 5800x5500 | 6500x6000 | 7500x6300 |
| Точность позиционирования x и z | 0,025/1000 мм | ||
| Повторяемая точность позиционирования x и z | 0,010/1000 мм | ||
| X, z обратное отклонение | 0,013/1000 мм | ||
| Точность обработки | IT7 | ||
| Вес (т) | 35 ～ 42 | 39 ～ 45 | 43 ～ 63 |
| Стандартная конфигурация | ||
| Нет. | Элемент | Бренд |
| 1 | Система управления ЧПУ | Fanuc 0i-tf плюс (5) |
| 2 | Сервопривод для оси x/z | FANUC |
| 3 | Главный шпиндель | Местный известный бренд от Dandong Huanghai |
| 4 | Все снаряжение | 40 CR материал |
| 5 | Основные моторные подшипники | Бренд KTL от Dalian |
| 6 | Другие подшипники | Хейербинг, Вафангдиан, Луоян |
| 7 | Шариковое вино | Местный известный бренд из Njyigong |
| 8 | Гидравлический компонент, соленоидный клапан | Местный известный бренд из Shenzhen Junlan |
| 9 | Электрические компоненты | Местный известный бренд Tianshui 213/Schneider |
| 10 | Поддерживающий подшипник для шарикового винта | NSK или Ina |
| 11 | Защитное покрытие для Crossbeam | Местный известный бренд |
| 12 | Reducer/ коробка передач | Повышение бренда |
| 13 | A/C для электрического шкафа | Шенгьян Санхе |
| 14 | Кастинг | HT250 степени |
