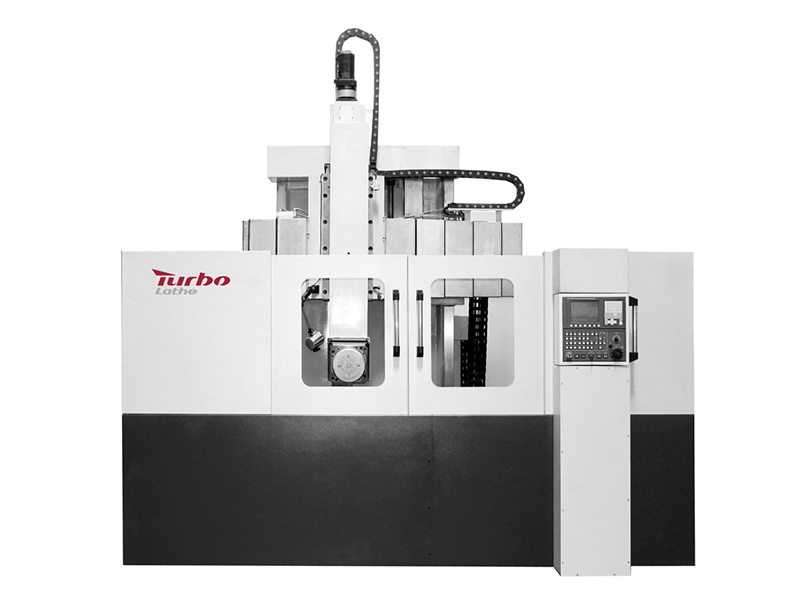

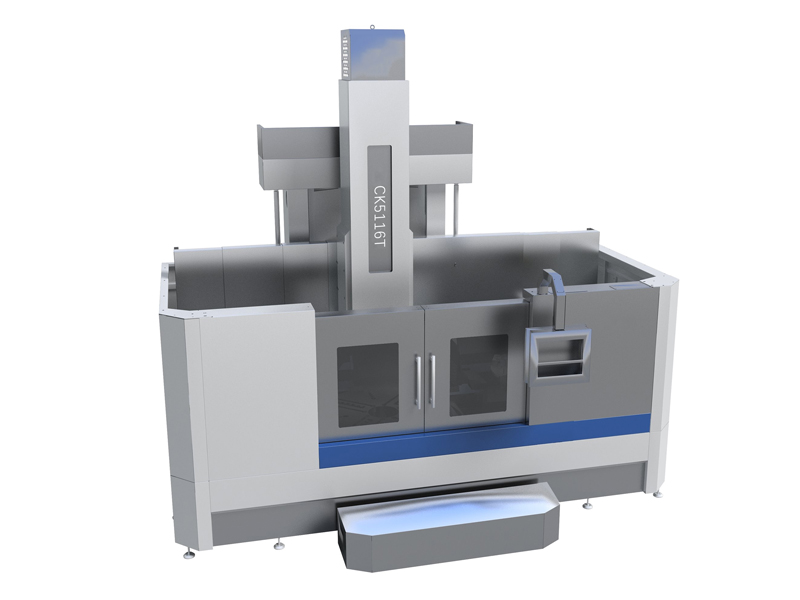

CK5112/CK5116/CK5120 Vertical Cnc Токарный станок
CK5112/CK5116/CK5120 Vertical Cnc Токарный станок
| штат: | |
|---|---|
Технические данные
Стандартный
| Основная спецификация | ||||
| ЭЛЕМЕНТ | UNIT | CK5112 | CK5116 | CK5120 |
| Максимальный диаметр обработки | мм | 1250 | 1600 | 2000 |
| Максимальный ротационный диаметр | мм | 1270 | 1620 | 2020 |
| Диаметр таблицы | мм | 1000 | 1400 | 1800 |
| Максимальная высота обработки (расстояние между поверхностью вершины столовой и нижней поверхности держателя инструмента) | мм | 100 | 1000 | 1250 |
| Необязательный максимальный предел высоты обработки | мм | 1250 | 1600 | 1800 |
| Диапазон скорости таблицы | R/мм | 6,3 ~ 200 | 5-160 | 3.2-100 |
| Количество стадий скорости таблицы | 4-ступенчатая беспрепятственная | |||
| Доступны другие стадии скорости | 2-ступенчатая беспрепятственная | |||
| Максимальная загрузка таблицы | t | 3.2 | 5 | 8 |
| Дополнительная грузоподъемность | t | 5 | 8 | 10 |
| Вертикальный диапазон кормления держателя инструментов | мм/мин | 0,1-1000 | ||
| Быстрая скорость траверса вертикального держателя инструментов | мм/мин | 2000 | ||
| Горизонтальное перемещение вертикального держателя инструментов | мм | -800 | -1050 | -1200 |
| Перемещение Crossrail (смещение кросс -заседания на кровать) | мм | Максимальная высота обработки -350 | ||
| Основная мощность двигателя | КВт | 22 | 30 | 37 |
| Максимальный табличный крутящий момент | KNm | 10.5 | 17.9 | 35.3 |
| Скорость подъема поперечного смены | мм/мин | 660 | 660 | 660 |
| Максимальная сила резания вертикального держателя инструментов | КН | 20 | 25 | |
| Машинный след (LXW) | мм | 2930x2150 | 3200x2600 | 3570x2985 |
| С полузакрытым размером крышки (LXW) | мм | 4000x3714 | 4700x3805 | 5200x4325 |
| Минимальная высота | мм | 2900 | 3100 | 3500 |
| Вес машины | t | 8 | 12.6 | 17 |
| Класс точности | IT7 | IT7 | IT7 | |
| Точность позиционирования | мм | 0,03/1000 | ||
| Повторяемость | мм | 0,015/1000 | ||
| Обратное отклонение | мм | 0,01/1000 | ||
| Стандартная конфигурация | ||
| Нет. | Элемент | Бренд |
| 1 | Система управления ЧПУ | Fanuc 0i-tf плюс (5) |
| 2 | Сервопривод для оси x/z | FANUC |
| 3 | Главный шпиндель | Местный известный бренд от Dandong Huanghai |
| 4 | Все снаряжение | 40 CR материал |
| 5 | Основные моторные подшипники | Бренд KTL от Dalian |
| 6 | Другие подшипники | Хейербинг, Вафангдиан, Луоян |
| 7 | Шариковое вино | Местный известный бренд из Njyigong |
| 8 | Гидравлический компонент, соленоидный клапан | Местный известный бренд из Shenzhen Junlan |
| 9 | Электрические компоненты | Местный известный бренд Tianshui 213/Schneider |
| 10 | Поддерживающий подшипник для шарикового винта | NSK или Ina |
| 11 | Защитное покрытие для Crossbeam | Местный известный бренд |
| 12 | Reducer/ коробка передач | Повышение бренда |
| 13 | A/C для электрического шкафа | Шенгьян Санхе |
| 14 | Кастинг | HT250 степени |
| 15 | Частотный инвертор | Sine/ Szkewo |
