штат: | |
---|---|
1. Ось движения оси XZ использует сервоприводный двигатель для непосредственного управления точной парой шариковых винтов, а угловой контактный винт поддерживается специальным точным подшипником. Предварительно растянутая структура улучшает жесткость и термическую устойчивость к винту и значительно повышает точность кормления.
2. Обе оси x и z приводятся в действие направляющими направляющими прокатами, чтобы обеспечить плавную передачу и точную точность передачи.
3. Строительный инструмент оснащен системой GSK/HNC, которая имеет полные функции, легкая работа, стабильная точность и надежная работа.
4. Модульная конструкция прикроватной коробки машины, после анализа конечных элементов, имеет расширенную и разумную структуру и сильное уместность.

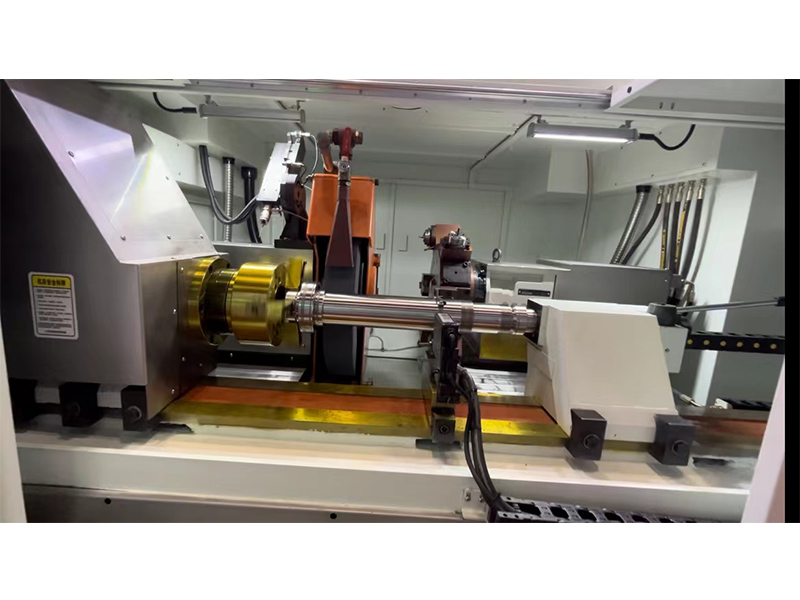

5. Основной шпиндель шлифовального колеса принимает электрический шпиндель, который обладает высокой эффективностью и скоростью быстрой реакции. Он уменьшает передачу и может достичь высокоскоростного поворота и шлифования. Он имеет замечательные характеристики высокой скорости, сильной жесткости, высокой точности, небольшой тепловой деформации, плавной работы и низкого шума.
Бренд системы управления ЧПУ
GSK988TA является стандартным
Необязательный:
HNC-808D-10G
Syntec 22ta
Fanuc 0i-tf Plus
Siemens 828d
Mitsubishi
Приложение
● Точные детали
● Механические детали
● Аппаратные детали
● ручные инструменты
● Медицинские детали
● Часы и часы часа
● Оптические части
● Автовальные детали
● Запчасти для ванной комнаты
● Велосипедный аксессуар
Автоматическая фидер
Приняв гидравлический системный привод, сила кормления является большой, подходит для большего диаметра и более тяжелого кормления стержня. Он имеет преимущества хорошей стабильности и высокой надежности.
● Повышение эффективности производства
● Снижение стоимости производства
● Повышение безопасности производства
Летчик бара
Использует сжатый воздух в качестве источника питания для достижения функции сплайсинга.
● Реализует непрерывную обработку
● Удобная обработка и хранение заготовки
Автоматическая загрузка фермы
Режим захвата: захват, обработка, подъем, поворот
Подходит для: аппаратные фитинги, пластиковые детали, электронные детали 3C, автомобильные детали, электронные и электрические детали, мебель и домашние детали.
Робот
Высокая точность и высокая скорость удара: с повторяемостью ± 0,02 мм и максимальной скоростью бита 4 м/с робот может эффективно переносить детали, увеличивая производительность на 20% - 40% при загрузке и разгрузке станка.
Загрузка и разгрузка робота: производственная линия, единственная инвестиция может удовлетворить потребности производства с несколькими запасами.
Низкие инвестиции и быстрая доходность: один робот может реализовать одну или многотационную загрузку и разгрузку.
Башня
Индексация диска силового резания принимает диск сервопривод.
Может разрезать в направлении вперед и обратно.
Двухстороннее близлежащее изменение инструмента, быстрая скорость и высокая эффективность.
Высокая точность позиционирования и высокая точность повторного позиционирования.
Высокая жесткость и хорошая стабильность
8 T Сервоушеная
12T Power Burret
12T мощная башня с осью Y
Автоматическая смазка
Автоматический смазок автоматически доставляет смазку в руководство по оси x и z и винт, чтобы обеспечить постоянную работу.
В случае нехватки масла выдается сигнализация, и машина автоматически останавливается.
Зажим
Кол
Патрон
Размер: 6 ', 8 ' , 10 ', 12 ' , 15 '
Тип: твердый/ пустая
Челюсть: 2/3/4JAWS
Индексирование Чака
Основные технические параметры | CM300 |
Максимальная длина заготовки | 800 мм |
Измельченный цилиндрический диаметр | Φ8 ~ φ300 мм |
Максимальное путешествие по оси X | 200 мм |
Максимальное путешествие оси Z | 1100 мм |
Тип шпинделя | A2-5 |
Номинальная скорость шпинделя | 0-1500R/мин |
Тип чая | 8 -дюймовый сплошной патрон |
Тип держателя инструмента | 12-станционная силовая башня |
X-ось быстрая скорость траверса | 20 м/мин |
Z-ось быстрое переходы | 20 м/мин |
Центральная высота | 190 мм |
Максимальный вес заготовки | 150 кг |
Максимальный угол поворота | -3 ° ~ +3 ° |
Размер шлифовального колеса | Φ600x (20 ~ 75) xφ305 мм |
Линейная скорость шлифовального колеса | 45 м/с |
Конусное отверстие для рукава хвостовой плиты - конус | 5# |
Максимальное перемещение центрального рукава хвостовой стук | 100 мм |
Округлая | 0,002 мм |
Согласованность внутренних измерений в продольном разрезе | 0,002 мм/100 мм |
Шероховатость поверхности | ≤RA0.4UM |
X/z повторяемость оси | ≤0,002 мм |
Цилиндричность | 0,002 мм |
Ошибка выпуска | ≤0,002 мм |
Точность размеров обработанного журнала | ± 0,001 мм |
Мощность двигателя головки веретена | 4,7 кВт |
Мощность шалового двигателя | 15 кВт |
Общие размеры машины | 4250x2580x1800 |
Стандартная конфигурация

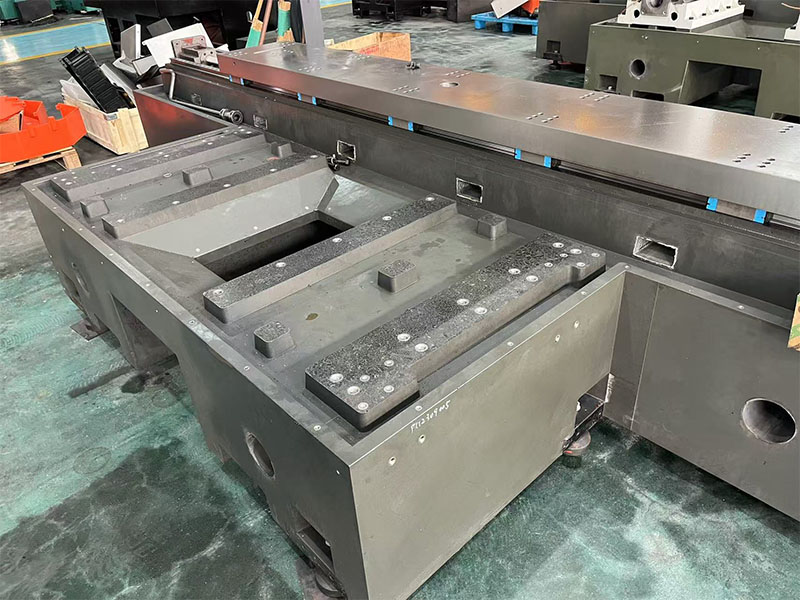

Кровать искусственный гранитный кастинг
Шпиндельная коробка, перетаскивание и т. Д.
Система управления ЧПУ HNC-808DIT
Подача привода, мотор HNC
Шпиндел ZZDY20 Spindle Bint
Хвостовой банк φ95
Z шариковой винт Hiwin
X Ball Vint thk
Z Линейный направляющий Hiwin
X Linear Guidesway THK
Башня Тайвань Лянджи 12-ступенчатая башня
Поглотитель масляного тумана Синсин
Измерительная точность центров приборов
Машина резания ряда Синке Ян
Необязательный

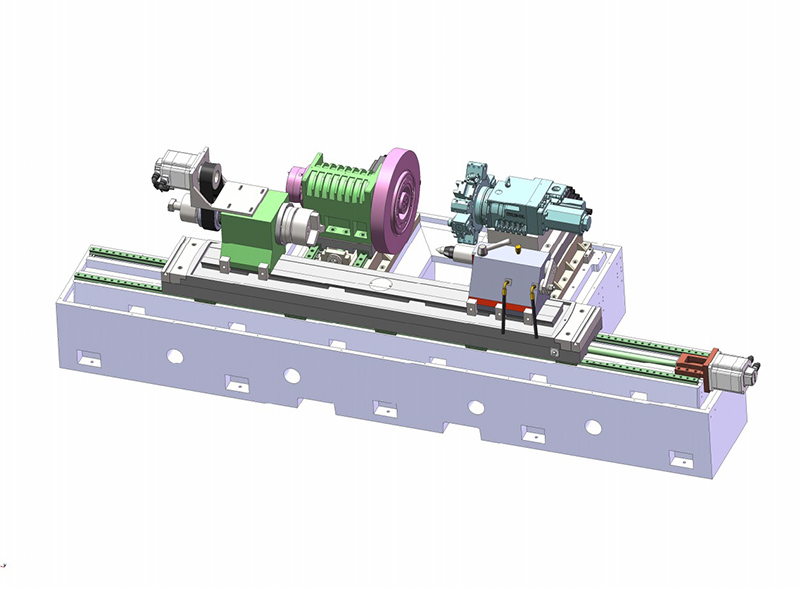

Макет машины
