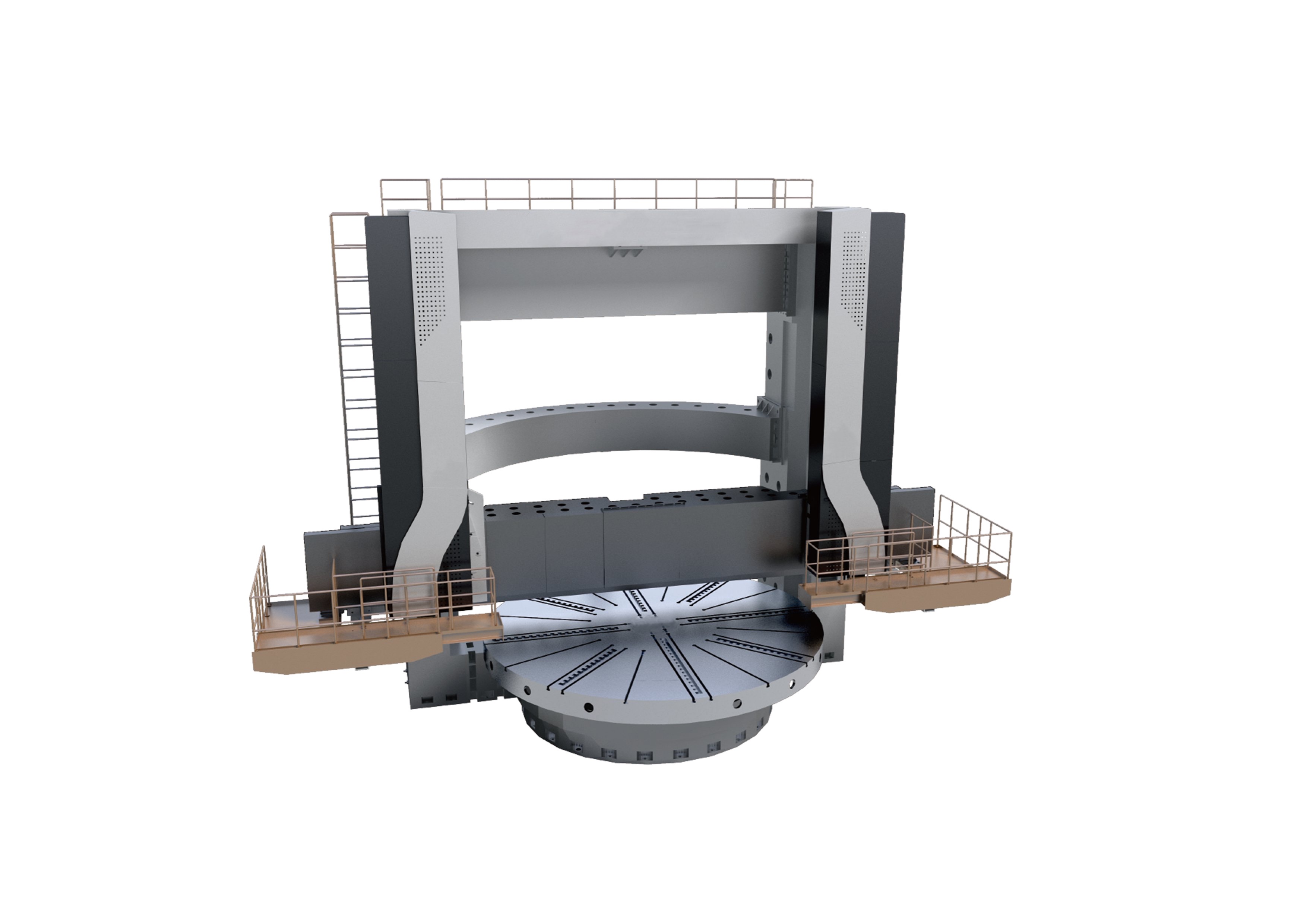

CK5250/CK5263 Вертикальный турнир с ЧПУ

CK5250/CK5263 Вертикальный турнир с ЧПУ

штат:



Запрос цены

Технические данные

Стандартный

Основная спецификация
ЭЛЕМЕНТ	CK5250	CK5263
Максимальный диаметр поворота мм	5000	6300
Диаметр таблицы мм	4500/4700	5700
Максимальная высота заготовки мм	2000/2500/2800/3000/3150
Максимальная заготовка	40000/50000	50000/60000/80000
Горизонтальный ход правого держателя инструмента MM	-50 ~ 2750	-50 ~ 3550
Вертикальное перемещение правого держателя инструмента MM	1250/1400/1600/1800/2000
Горизонтальное перемещение левого держателя инструмента MM	-50 ~ 2750	-50 ~ 3550
Вертикальное перенос левого держателя инструмента MM	1250/1400/1600/1800/2000
Диапазон скорости таблицы R/мин	0,5 ~ 40r/мин	0,32 ~ 32R/мин
Количество шага скорости таблицы	Двухступенчатая беспрепятственная
Диапазон подачи держателя инструмента MM/MIN	Слева 0,1 ～ 500 (ПЛК) вправо 0,1 ～ 1000
Держатель инструментов быстро	Слева 2000 ПРАВО 2000
Максимальный крутящий момент Kn.m	100	200
Максимальная сила поворота правого держателя инструмента KN	50	63
Максимальный поворот силы левого держателя инструмента KN	35	50
Ход кроссбоя мм	1650/2150/2450/2650/2800
Скорость подъема луча мм/мин	310
Поперечное подъемное мощность мощности KW	15	30
Система управления	Siemens/Fanuc/GSK
Основная мощность моторной формы KW	75 кВт (AC Servo)	90 кВт (AC Servo)
Размер поперечного сечения инструментов мм (H x w)	50x50	50x50/60x60
Тип держателя инструмента	Квадратный баран
Таблица типа	Гидростатическое руководство
Размер поперечного сечения RAM MM	Квадратная оперативная память 240x240 квадратная ОЗУ 280x280
Размер машины (LXW) мм	8800x7400	11000x10000
Точность позиционирования x и z	0,025/1000 мм
Повторяемая точность позиционирования x и z	0,010/1000 мм
X, z обратное отклонение	0,013/1000 мм
Точность обработки	IT7
Вес (т)	67 ~ 80	115 ~ 195
