штат: | |
---|---|

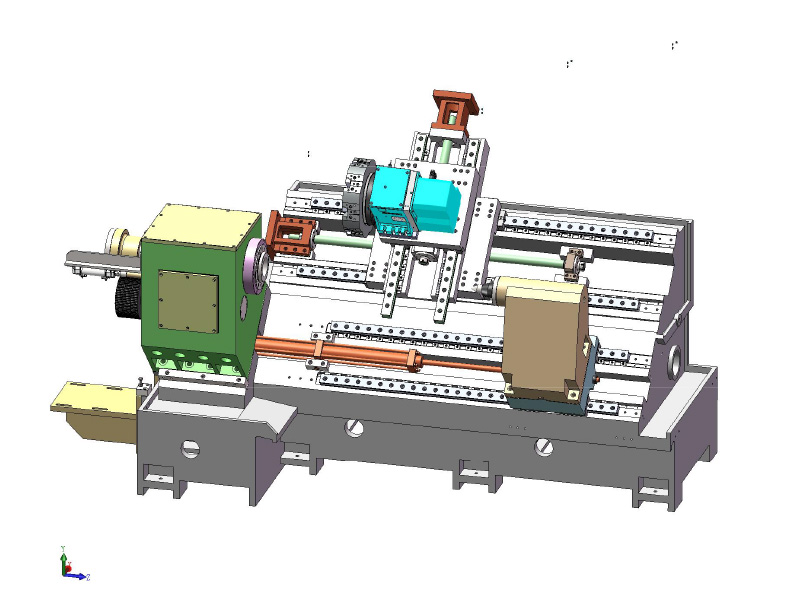

1. Плоская кровать/45 градусов в целом наклонная кровать
2. Высокая точность Taiwan Guide Rail
3. Большое и удобное удаление чипа
4. Шпиндельные единицы разделены на два типа: тип тяжелой резки и высокая скорость.
5. Случайный шпиндель подходит для подшипника и обработки передач.
6. Высокоскоростные шпиндельные единицы подходят для высокоскоростной и высокопроизводительной обработки.
7. Предварительно натянутая винтовая конструкция
8. Необязательная башня питания
Бренд системы управления ЧПУ
GSK988TA является стандартным
Необязательный:
HNC-808D-10G
Syntec 22ta
Fanuc 0i-tf Plus
Siemens 828d
Mitsubishi
Приложение
● Точные детали
● Механические детали
● Аппаратные детали
● ручные инструменты
● Медицинские детали
● Часы и часы часа
● Оптические части
● Автовальные детали
● Запчасти для ванной комнаты
● Велосипедный аксессуар
Автоматическая фидер
Приняв гидравлический системный привод, сила кормления является большой, подходит для большего диаметра и более тяжелого кормления стержня. Он имеет преимущества хорошей стабильности и высокой надежности.
● Повышение эффективности производства
● Снижение стоимости производства
● Повышение безопасности производства
Летчик бара
Использует сжатый воздух в качестве источника питания для достижения функции сплайсинга.
● Реализует непрерывную обработку
● Удобная обработка и хранение заготовки

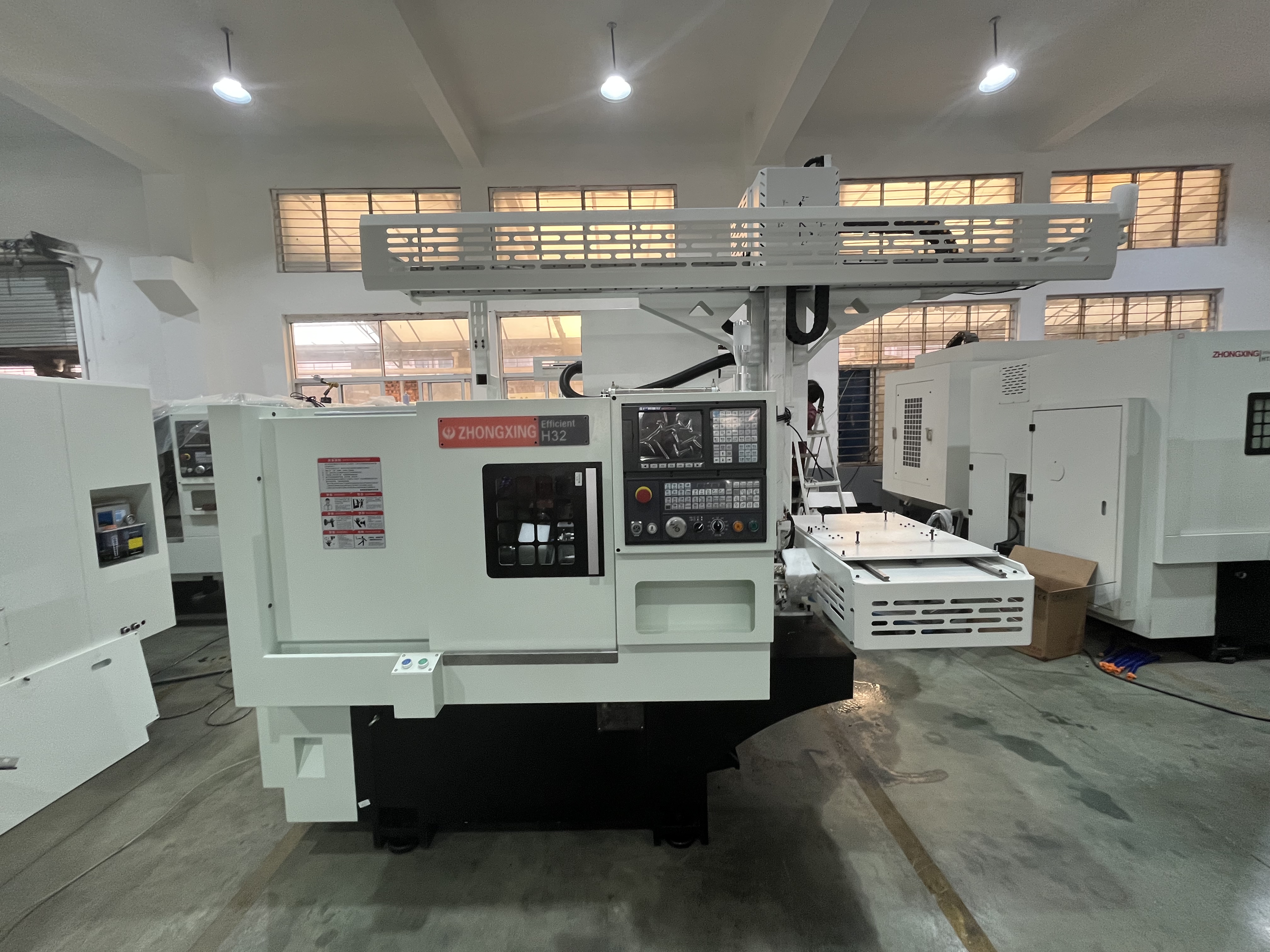

Автоматическая загрузка фермы
Режим захвата: захват, обработка, подъем, поворот
Подходит для: аппаратные фитинги, пластиковые детали, электронные детали 3C, автомобильные детали, электронные и электрические детали, мебель и домашние детали.
Робот
Высокая точность и высокая скорость удара: с повторяемостью ± 0,02 мм и максимальной скоростью бита 4 м/с робот может эффективно переносить детали, увеличивая производительность на 20% - 40% при загрузке и разгрузке станка.
Загрузка и разгрузка робота: производственная линия, единственная инвестиция может удовлетворить потребности производства с несколькими запасами.
Низкие инвестиции и быстрая доходность: один робот может реализовать одну или многотационную загрузку и разгрузку.
Башня
Индексация диска силового резания принимает диск сервопривод.
Может разрезать в направлении вперед и обратно.
Двухстороннее близлежащее изменение инструмента, быстрая скорость и высокая эффективность.
Высокая точность позиционирования и высокая точность повторного позиционирования.
Высокая жесткость и хорошая стабильность
8 T Сервоушеная
12T Power Burret

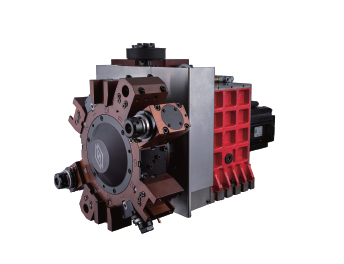

12T мощная башня с осью Y
Автоматическая смазка
Автоматический смазок автоматически доставляет смазку в руководство по оси x и z и винт, чтобы обеспечить постоянную работу.
В случае нехватки масла выдается сигнализация, и машина автоматически останавливается.
Зажим
Кол

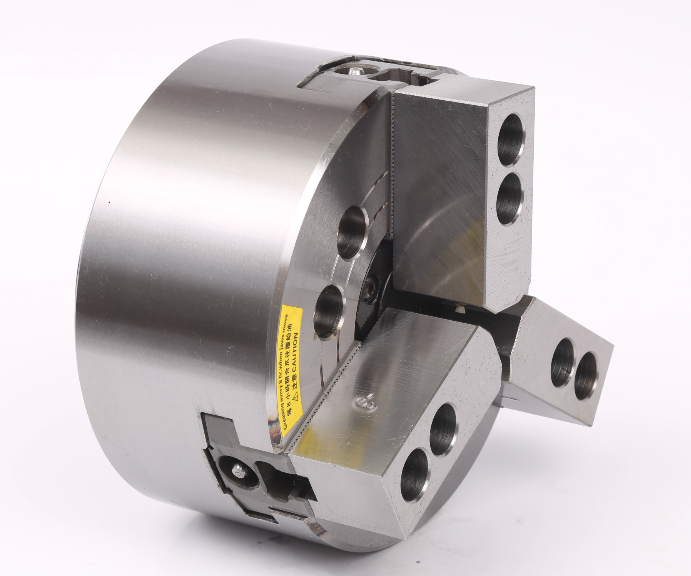

Патрон
Размер: 6 ', 8 ' , 10 ', 12 ' , 15 '
Тип: твердый/ пустая
Челюсть: 2/3/4JAWS
Индексирование Чака
НЕТ. | Основные технические параметры | HTB650 |
1 | Максимальный диаметр свинга на кровати | Φ620 мм |
2 | Максимальный диск диаметр | Φ500 мм |
3 | Максимальный вал диаметр | Φ380 мм |
4 | Максимальная длина заготовки | 820 мм |
5 | X/z axis езда | 320 мм/800 мм |
6 | Шпинделя типа головы | A2-8 |
7 | Максимальная скорость шпинделя | 2000R/мин |
8 | Гидравлический тип патрона | 12 'Hollow 3 Jaw Chac |
9 | Шпиндель | Φ85 мм |
10 | Батонная капичность | Φ75 мм |
11 | Диаметр рукава хвоста | 8/12 позиция |
12 | Хисток -рукав | ≤0,005 |
13 | Конусное отверстие для хвостового вала | ≤20 |
14 | Башня | ≤20 |
15 | X/z Ось оси повторное расположение | Φ90 мм |
16 | X Ось быстрая скорость оси | 150 мм |
17 | Z Ось быстрая скорость оси z | MT5 |
18 | Основная мощность двигателя | 11 кВт |

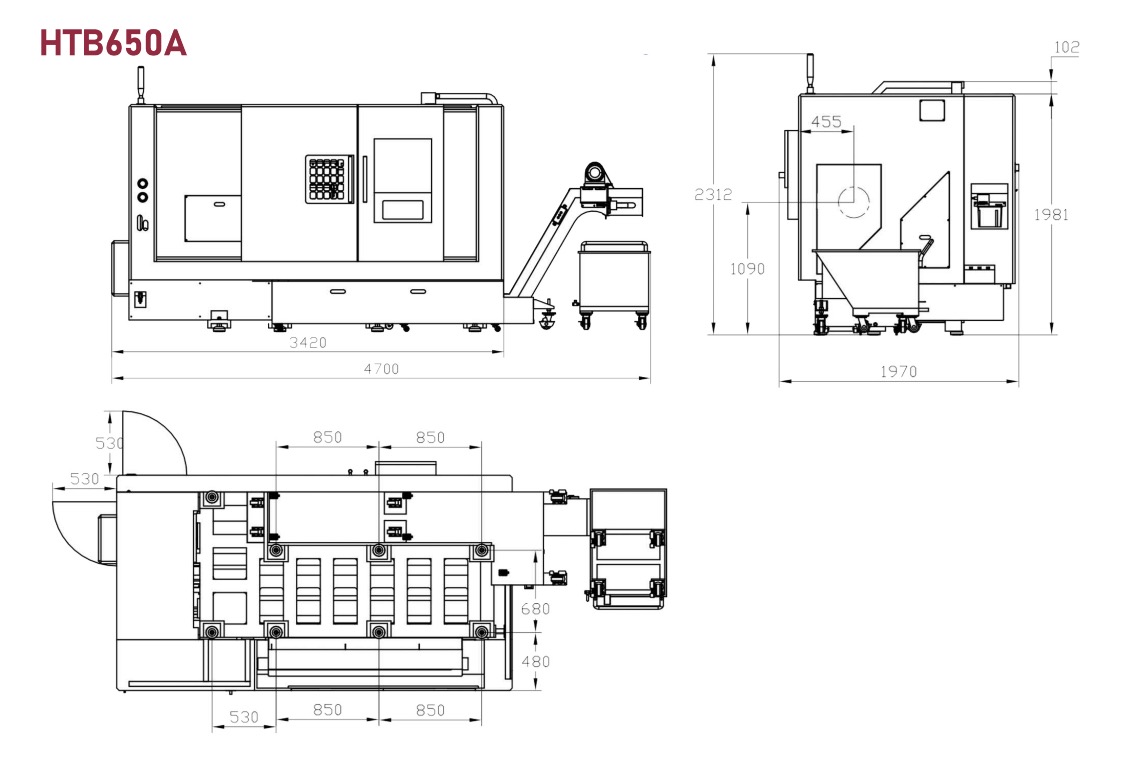

19 | Размер машинного инструмента (длина x ширина x высота) мм | 3780*1900*2080 |
Система GSK/HNC
8 Сервозамерная башня,
A2-8 Spindle (Max Spindle A2-11),
12 'Полый чак,
Hiwin Ball -винт,
Hiwin Linear Guidess,
Гидравлическая хвостовая стук MT5#,
Чип -конвейер,
Защитное покрытие,
Охлаждающая жидкость и переработка,
Мощность охлаждающего насоса 370 Вт,
11 кВт основной мощность двигателя.
Дополнительная конфигурация | ||
Система с ЧПУ | Syntec System 7ta | ![]() |
Syntec System 21ta | ||
Syntec System 22TB | ||
Fanuc System 0i-TF Plus | ||
Система Siemens 828d | ||
System Fanuc 0i-TF Plus с C-осью | ||
Siemens System 828d с оси C | ||
Башня | 12 Положение Башня | ![]() |
12 Положение Power Burret | ||
Y Ось | ||
Патрон | 12 '' Сплошник | ![]() |
12 '' Полый чак | ||
15 '' Сплошник | ||
15 'Полый чак | ||
12 '' Индексация Чака | ||
15 '' Индексация Чака | ||

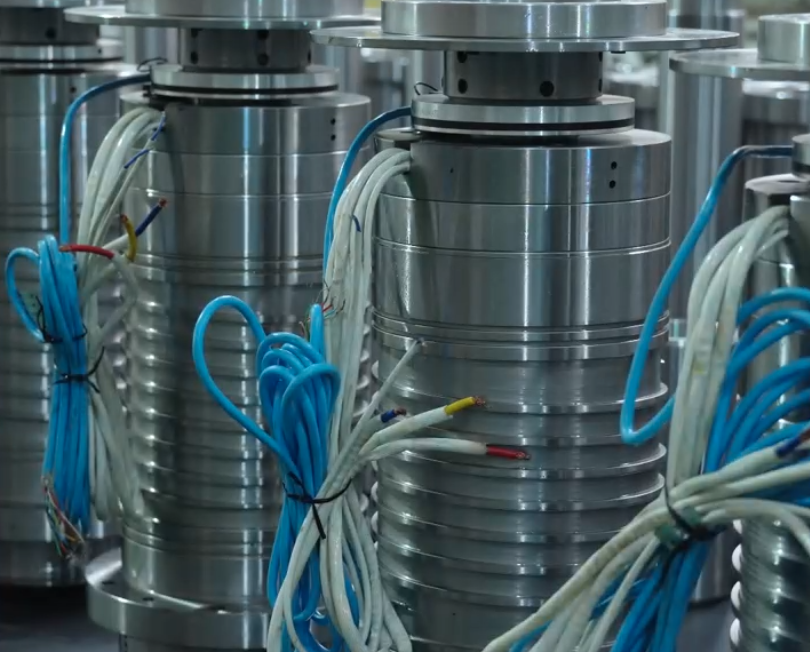

Мотор | 11 кВт Электро-Спиндел | ![]() |
15 кВт Электро-Спиндел | ||

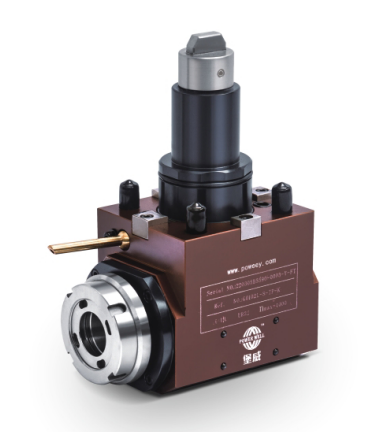

Держатель инструментов и питания | Квадратный держатель инструмента | ![]() |
Круглый держатель инструмента | ||
BMT55 0 ° держатель питания | ||
BMT55 90 ° держатель питания | ||
BMT40 0 ° держатель питания | ||
BMT40 90 ° держатель питания | ||
Защита | Авто дверь | ![]() |
Автоматическая крыша | ||
Точность | Ренишоу инструмент предустановка | ![]() |

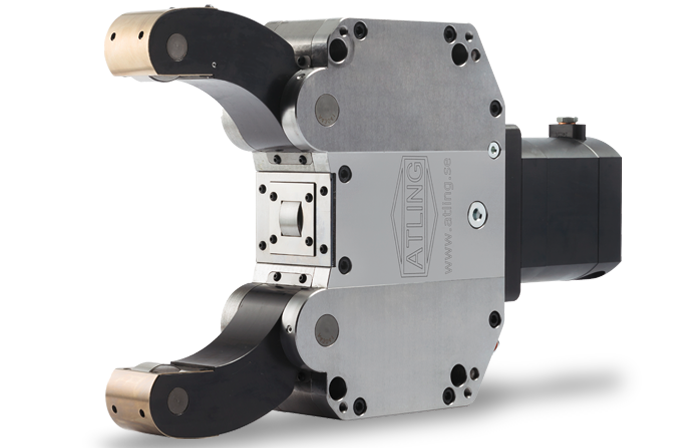

Поддерживать | Местный устойчивый отдых (20-150 мм) | ![]() |
SMC устойчивый отдых (20-150 мм) | ||
Автоматизация | Автоматическая загрузка фермы | |
Робот | ||
Bar Feeder 3-20 мм тип цепи ST-20 | ||
Барная фидер 5-26 мм автоматическое SV-26 | ||
Bar Feeder SQ-20 3-20 мм масляная пленка | ||
Bar Feeder SW-29 5-29 мм масляная пленка | ||
Bar Feeder SG-36 5-36 мм масляная пленка | ||
Bar Feeder SD-51 5-50 мм масляная пленка | ||
Bar Feeder SH55 8-55 мм | ||
Bar Feeder SE65 8-65 мм | ||
Bar Feeder SE80 12-80 мм | ||
Охлаждающий насос 500 Вт | ||

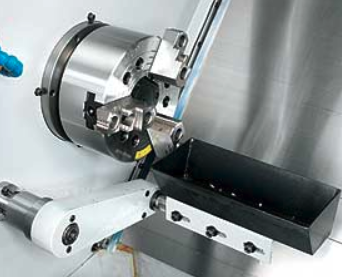

Часть ловца | ||

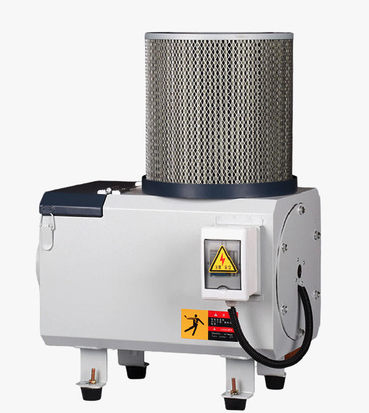

Чистящее средство | Нефтяной скиммер | ![]() |
