штат: | |
---|---|

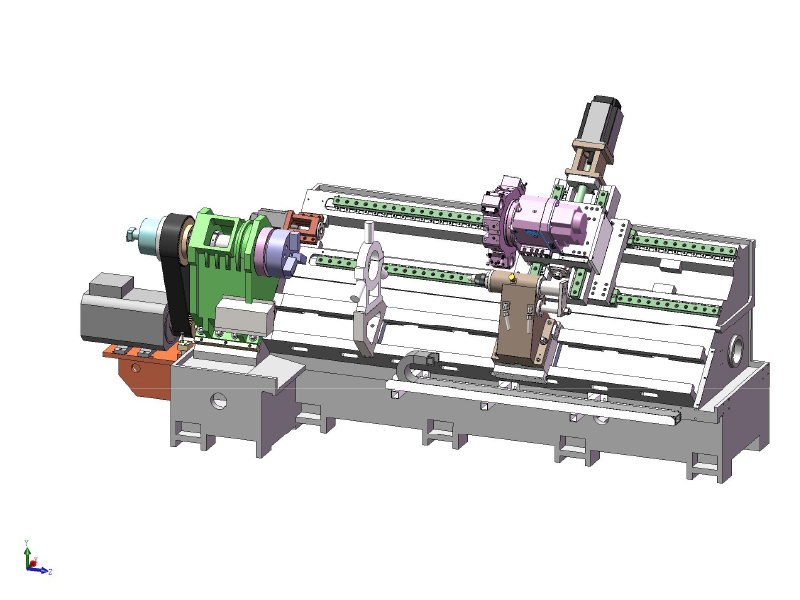

1. В целом 45-градусный шаг высокий уровень жесткости низкий центр гравитации;
2. Высокая точность и высокая жесткость веретена;
3. Программируемая гидравлическая хвостовая стук или программа хвоста;
4. Precision Turret выбирает инструмент поблизости;
5. Может нести с фермой или совместным роботом и автоматической линией.
Бренд системы управления ЧПУ
GSK988TA является стандартным
Необязательный:
HNC-808D-10G
Syntec 22ta
Fanuc 0i-tf Plus
Siemens 828d
Mitsubishi
Приложение
● Точные детали
● Механические детали
● Аппаратные детали
● ручные инструменты
● Медицинские детали
● Часы и часы часа
● Оптические части
● Автовальные детали
● Запчасти для ванной комнаты
● Велосипедный аксессуар
Автоматическая фидер
Приняв гидравлический системный привод, сила кормления является большой, подходит для большего диаметра и более тяжелого кормления стержня. Он имеет преимущества хорошей стабильности и высокой надежности.
● Повышение эффективности производства
● Снижение стоимости производства
● Повышение безопасности производства
Летчик бара
Использует сжатый воздух в качестве источника питания для достижения функции сплайсинга.
● Реализует непрерывную обработку
● Удобная обработка и хранение заготовки
Автоматическая загрузка фермы
Режим захвата: захват, обработка, подъем, поворот
Подходит для: аппаратные фитинги, пластиковые детали, электронные детали 3C, автомобильные детали, электронные и электрические детали, мебель и домашние детали.
Робот
Высокая точность и высокая скорость удара: с повторяемостью ± 0,02 мм и максимальной скоростью бита 4 м/с робот может эффективно переносить детали, увеличивая производительность на 20% - 40% при загрузке и разгрузке станка.
Загрузка и разгрузка робота: производственная линия, единственная инвестиция может удовлетворить потребности производства с несколькими запасами.
Низкие инвестиции и быстрая доходность: один робот может реализовать одну или многотационную загрузку и разгрузку.
Башня
Индексация диска силового резания принимает диск сервопривод.
Может разрезать в направлении вперед и обратно.
Двухстороннее близлежащее изменение инструмента, быстрая скорость и высокая эффективность.
Высокая точность позиционирования и высокая точность повторного позиционирования.
Высокая жесткость и хорошая стабильность
8 T Сервоушеная
12T Power Burret

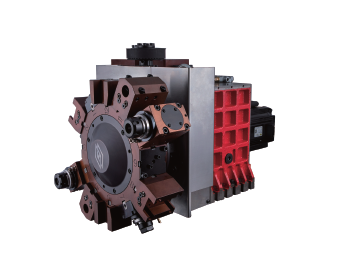

12T мощная башня с осью Y
НЕТ. | Основные технические параметры | HTB5100 |
1 | Максимальный диаметр качания на кровати | Φ550 мм |
2 | Максимальный диск диаметр | Φ460 мм |
3 | Максимальный диаметр заготовки вала | Φ280mm |
4 | Максимальная длина заготовки | 1000 мм |
5 | X/z axis езда | 240 мм/1050 мм |
6 | Шпинделя типа головы | A2-8 |
7 | Максимальная скорость шпинделя | 2000R/мин |
8 | Гидравлический тип патрона | 10 'Полый чак |
9 | Шпиндель | Φ85 мм |
10 | Батонная капичность | Φ70 мм |
11 | Диаметр рукава хвоста | Φ75 мм |
12 | Хисток -рукав | 100 мм |
13 | Конусное отверстие для хвостового вала | #MT5 |
14 | Башня | 12 позиций |
15 | X/z Ось оси повторное расположение | ≤0,005 |
16 | X Ось быстрая скорость оси | ≤20 |
17 | Z Ось быстрая скорость оси z | ≤20 |
18 | Основная мощность двигателя | 11 кВт |

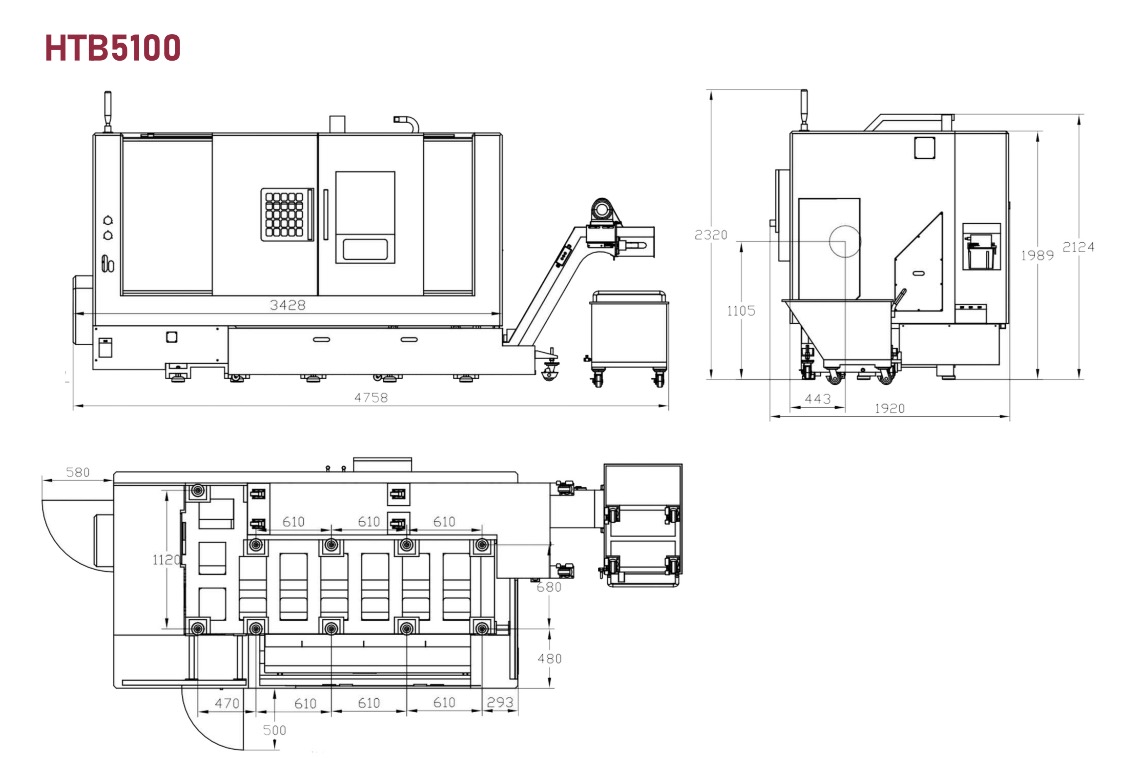

19 | Размер машинного инструмента (длина x ширина x высота) мм | 3750*1900*2120 |
Система GSK/HNC
8 Сервозамерная башня,
A2-8 Spindle (Max Spindle A2-11),
10 '' Hollow Chock,
Hiwin Ball -винт,
Hiwin Linear Guidess,
Гидравлическая хвостовая стук MT5#,
Чип -конвейер,
Защитное покрытие,
Охлаждающая жидкость и переработка,
Мощность охлаждающего насоса 370 Вт,
11 кВт основной мощность двигателя.
![]() | ||
![]() | ||
![]() | ||
![]() | ||
~!phoenix_var23_0!~ ~!phoenix_var23_1!~ | ![]() | |
Круглый держатель инструмента | ||
BMT55 0 ° держатель питания | ||
BMT55 90 ° держатель питания | ||
BMT40 0 ° держатель питания | ||
BMT40 90 ° держатель питания | ||
Защита | Авто дверь | ![]() |
Автоматическая крыша | ||
Точность | Ренишоу инструмент предустановка | ![]() |

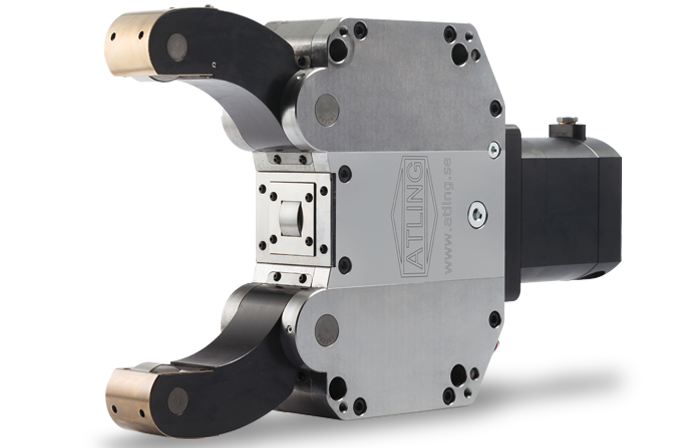

Поддерживать | Местный устойчивый отдых (20-150 мм) | ![]() |
SMC устойчивый отдых (20-150 мм) | ||
Автоматизация | Автоматическая загрузка фермы | ![]() ![]() |
Робот | ||
Bar Feeder 3-20 мм тип цепи ST-20 | ||
Барная фидер 5-26 мм автоматическое SV-26 | ||
Bar Feeder SQ-20 3-20 мм масляная пленка | ||
Bar Feeder SW-29 5-29 мм масляная пленка | ||
Bar Feeder SG-36 5-36 мм масляная пленка | ||
Bar Feeder SD-51 5-50 мм масляная пленка | ||
Bar Feeder SH55 8-55 мм | ||
Bar Feeder SE65 8-65 мм | ||
Bar Feeder SE80 12-80 мм | ||
Охлаждающий насос 500 Вт | ||
Часть ловца | ||

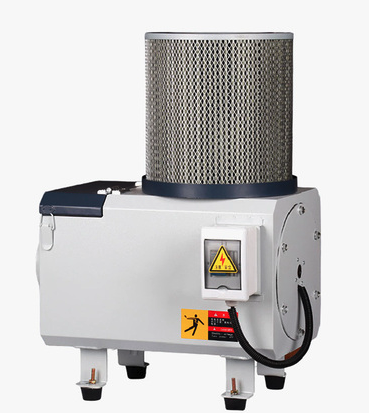

Чистящее средство | Нефтяной скиммер | ![]() |
