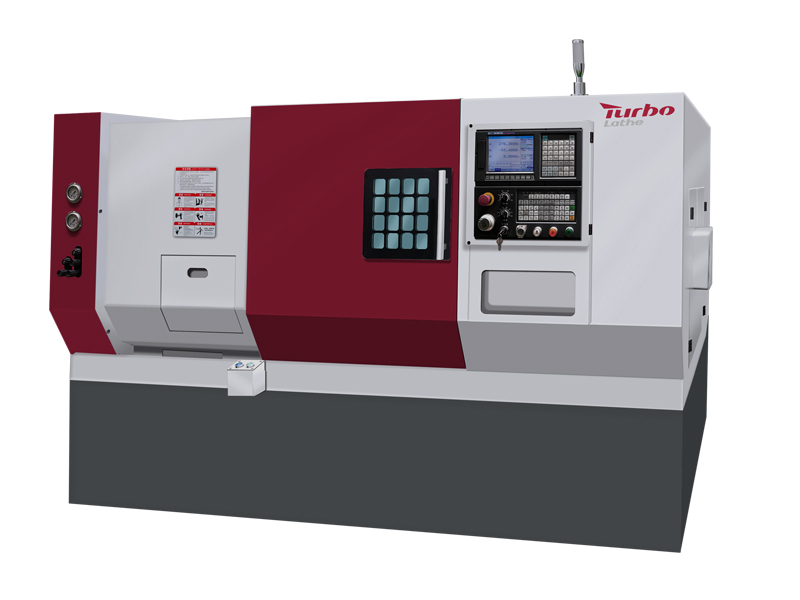

H6070 Slant Bed Cnc Токарный станок

H6070 Горизонтальный скан

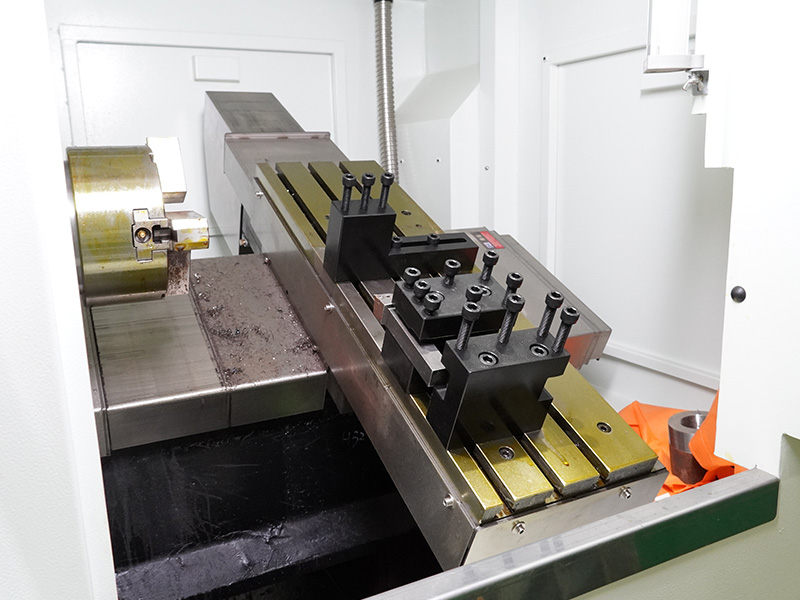

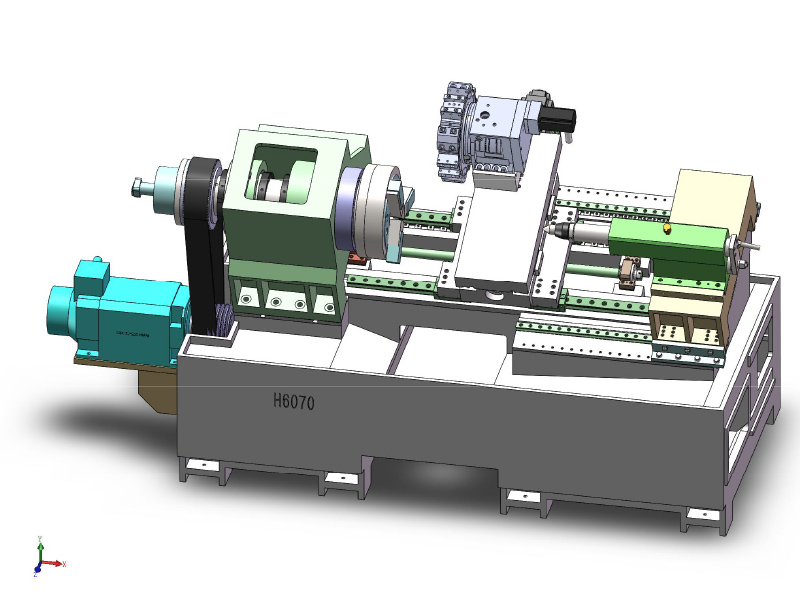

H6070 Машина принимает конструкцию типа банд, максимальный качание на кровать составляет 600 мм, он больше, чем H5050MODEL, максимальная длина обработки составляет 600 мм, стандартная оборудована 8-ступенчатой сервопривод, башни, установленная на слайде Пространство на слайде, чтобы установить 2-3 инструмента типа банды или питания. По сравнению с обычным токарным станком для инструментов банд, пространство больше, а сопоставление инструментов более гибкое. Внутреннего пространства токарного станка с ЧПУ наклона H5050 достаточно, чтобы установить 12-ступенчатую мощную башню, чтобы реализовать комбинацию поворота и фрезерования. Или на основе стандартного оборудования, еще 1-2 пары питания, могут реализовать простое измельчение и поворот. По сравнению с обычным токарным станком для башни, поскольку система резания напрямую установлена на слайде, передача силы является более прямой, что делает ее лучше способным противостоять силе резки во время процесса обработки, тем самым имеет более высокую жесткость. Серво веретенов оборудована двойным PGS в стандартной комплектации, наряду с моторным энкодером и энкодером шпинделя, реализуя полный контроль с закрытым контуром и высокую точность управления. Он может быть оснащен различными системами, стабильной скоростью обработки, тонкой текстурой и высокой отделкой обработанной заготовки.

штат:



Запрос цены

ОСНОВНЫЕ МОМЕНТЫ

Технические данные

Стандартный

НЕОБЯЗАТЕЛЬНЫЙ

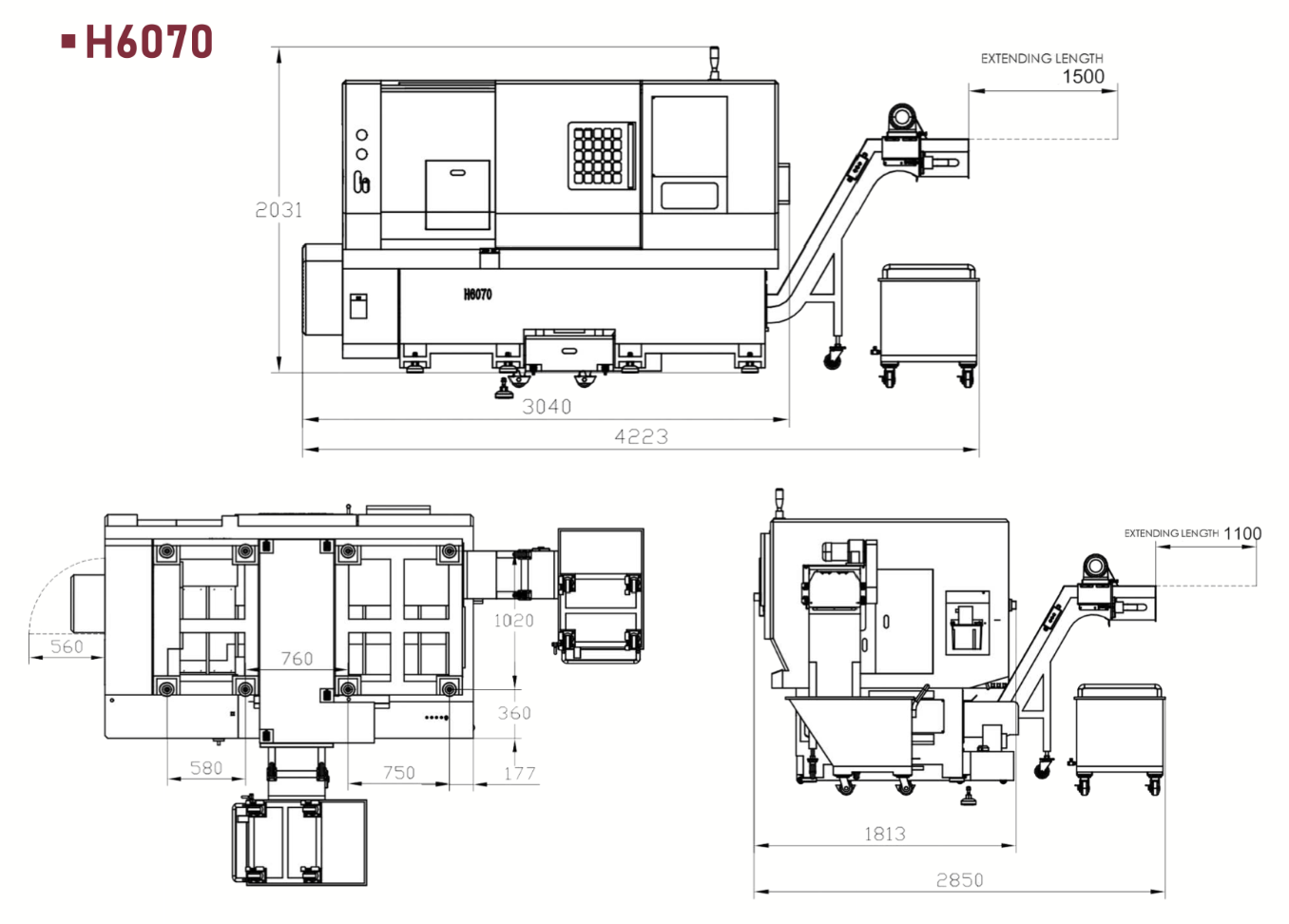

Макет машины

Благодаря быстрому развитию производственной промышленности, машины ЧПУ в качестве основного оборудования современного производства, ее эффективность обработки и контроль затрат - все больше и больше внимания предприятиями. Row Nofge Cnc Токарный станок как одна из важных моделей, чтобы повысить эффективность обработки и снижение производственных затрат, имеет значительные преимущества.

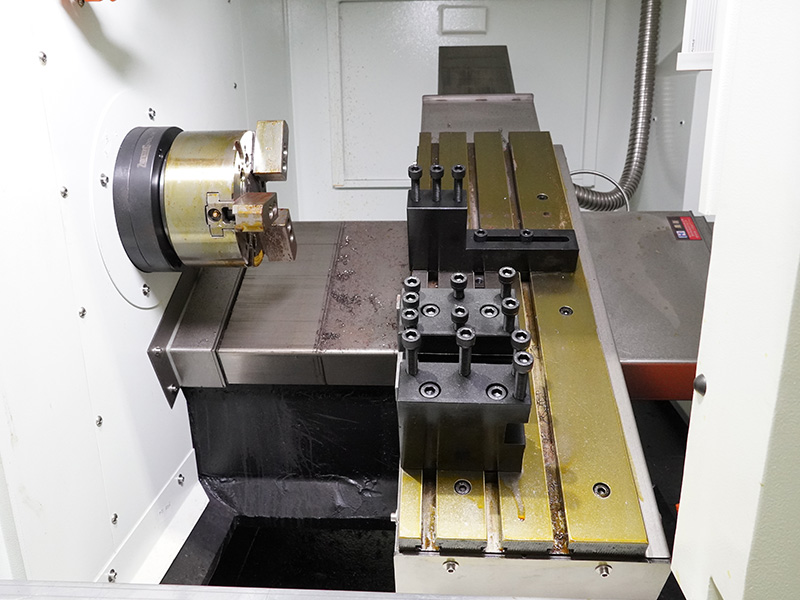

Bang Type Cnc Tarte принимает структуру инструментов строк с несколькими станциями, может заполнить несколько процессов в одном зажиме, уменьшая заготовку множественного зажима и времени позиционирования. По сравнению с традиционным токарным стасью эффективность обработки токана с ЧПУ с рядом ножей была значительно улучшена. С точки зрения контроля затрат, Row Cutter CNC Tale также хорошо работает. Во -первых, из -за высокой эффективности обработки, может быть обработано больше заготовков на единицу времени, что снижает стоимость производства на единицу продукта. Во-вторых, изменение инструмента токарного станка с ЧПУ с ЧПУ Опять же, для того же размера цена на токарное станок с ЧПУ в стиле банд ниже, чем токарный станок башни.

Бренд системы управления ЧПУ

GSK988TA является стандартным

Необязательный:

HNC-808D-10G

Syntec 22ta

Fanuc 0i-tf Plus

Siemens 828d

Mitsubishi

Приложение

● Точные детали

● Механические детали

● Аппаратные детали

● ручные инструменты

● Медицинские детали

● Часы и часы часа

● Оптические части

● Автовальные детали

● Запчасти для ванной комнаты

● Велосипедный аксессуар

Автоматическая фидер

Приняв гидравлический системный привод, сила кормления является большой, подходит для большего диаметра и более тяжелого кормления стержня. Он имеет преимущества хорошей стабильности и высокой надежности.

● Повышение эффективности производства

● Снижение стоимости производства

● Повышение безопасности производства

Летчик бара

Использует сжатый воздух в качестве источника питания для достижения функции сплайсинга.

● Реализует непрерывную обработку

● Удобная обработка и хранение заготовки

Автоматическая загрузка фермы

Режим захвата: захват, обработка, подъем, поворот

Подходит для: аппаратные фитинги, пластиковые детали, электронные детали 3C, автомобильные детали, электронные и электрические детали, мебель и домашние детали.

Робот

Высокая точность и высокая скорость удара: с повторяемостью ± 0,02 мм и максимальной скоростью бита 4 м/с робот может эффективно переносить детали, увеличивая производительность на 20% - 40% при загрузке и разгрузке станка.

Загрузка и разгрузка робота: производственная линия, единственная инвестиция может удовлетворить потребности производства с несколькими запасами.

Низкие инвестиции и быстрая доходность: один робот может реализовать одну или многотационную загрузку и разгрузку.

Башня

Индексация диска силового резания принимает диск сервопривод.

Может разрезать в направлении вперед и обратно.

Двухстороннее близлежащее изменение инструмента, быстрая скорость и высокая эффективность.

Высокая точность позиционирования и высокая точность повторного позиционирования.

Высокая жесткость и хорошая стабильность

8 T Сервоушеная

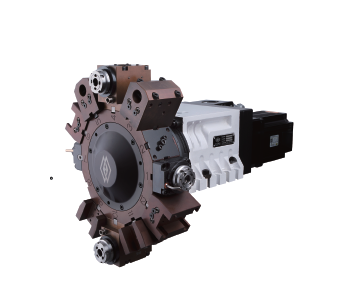

12T Power Burret

12T мощная башня с осью Y

Автоматическая смазка

Автоматический смазок автоматически доставляет смазку в руководство по оси x и z и винт, чтобы обеспечить постоянную работу.

В случае нехватки масла выдается сигнализация, и машина автоматически останавливается.

Зажим

Кол

Патрон

Размер: 6 '， 8 ' ， 10 '， 12 ' ， 15 '

Тип: твердый/ пустая

Челюсть: 2/3/4JAWS

Индексирование Чака

Технические данные
Максимальный диаметр свинга на кровати	Φ600 мм
Максимальный диаметр диска обработки	Φ500 мм
Максимальный диаметр вала обработки	Φ350 мм
Максимальная длина заготовки	580 мм
Шпиндель через диаметр отверстия	Φ82 мм
Максимальная скорость шпинделя	2000 об / мин
Мощность двигателя веретена	15 кВт
X/z axis езда	320 мм/700 мм
X/z Ось ось быстрая скорость	20/20 м/мин
Скорость шпинделя коробки	Передача 50-500 /b Gear 150-1500 /
Держатель инструмента/башни банд	8p сервопривод /

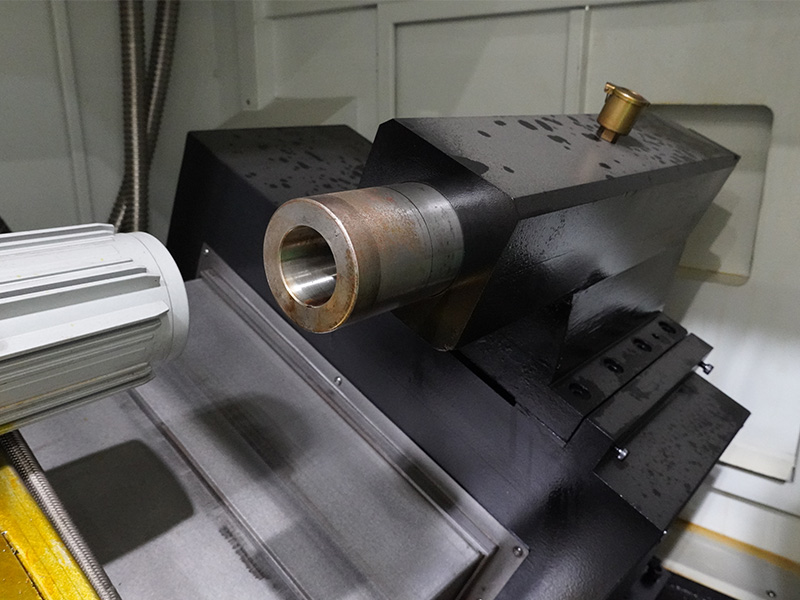

Диаметр рукава хвоста	Φ75
Путешествие в рукаве хвоста	150 мм
Хвостовая рукава конуса	MT5
Внешний круглый разгона веретено	≤0,005 мм
Точность позиционирования x Ось	≤0,01 мм
Точность позиционирования z оси	≤0,01 мм
Повторяемость x Ось	≤0,01 мм
Повторяемость z ось	≤0,01 мм
Поворот заготовка круглый	0,01 мм
Поворот консистенции заготовки в продольном разделе	0,01/75 мм
Схема кровати	Общая наклонная кровать
Вес машины	4500 кг
Машины общие размеры (LXWXH)	2920x1900x1750 мм

Стандартная конфигурация:

Система GSK/HNC,

8 Положение гидравлической сервопривод,

A2-8 Spindle,

12 'Сплошной патрон,

#MT5 Hailstock,

Местный шариковой винт,

Hiwin Linear Guidess,

Защитное покрытие,

Охлаждающая жидкость и переработка,

15 кВт основной двигатель,

Охлаждающий насос 370 Вт.

Дополнительная конфигурация
Система с ЧПУ	Syntec System 21ta
	Syntec System 22TB
	Fanuc System OI-TF-PLUS
	Система Siemens 828d
	Система Fanuc OI-TF-Plus с осью C
	Siemens System 828d с оси C
Башня	12 Положение Башня
	12 Положение Power Burret
	Y Ось
Патрон	15 'Сплошной патрон
Патрон	12 'Индексация Чака
ВОДИТЬ МАШИНУ	15 кВт Электро-Спиндел
Питания и держатель инструментов	ER25 (2+2) головка питания
	ER25 (3+3) головка питания
	ER (4+4) питание головы
	ER20 Power Head
	ER25 Power Head
	HEX Power Head
	ER25 2 Power Head
	ER25 3 Power Head
	ER25 Side 2 Power Head
	ER25 Side 3 Power Head
	Квадратный держатель инструмента
	Круглый держатель инструмента
	BMT55 90⁰ держатель инструмента Powe
	BMT55 0⁰ держатель инструмента Powe
	BMT40 90⁰ держатель инструмента Powe
	BMT40 0⁰ держатель инструмента Powe
	Летучие колеса
	Шариковая машина
Диск компонент	Hiwin Ball -Vershrew
ТОЧНОСТЬ	Ренишоу инструмент предустановка
Защита	Авто дверь
Защита	Автоматическая крыша
Автоматизация	Часть ловца
	Робот
	Автоматическая загрузка фермы
Чистящее средство	Чип -конвейер
Чистящее средство	Нефтяной скиммер

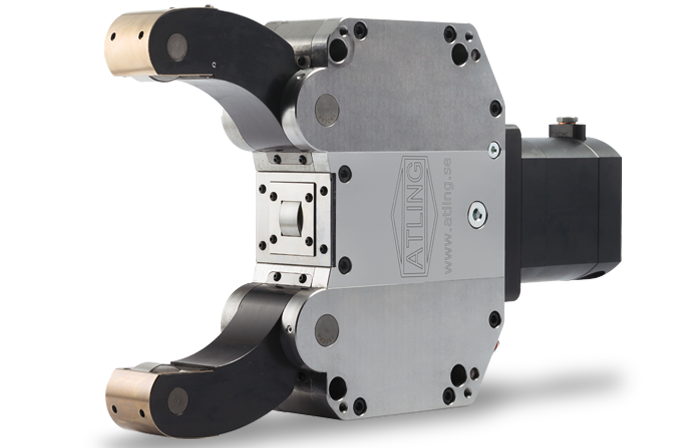

Поддержка заготовки	Следуйте отдыху
Охлаждающая жидкость и переработка	Охлаждающий насос 500 Вт
	Теплообменник
	Кабинет кондиционера
