штат: | |
---|---|

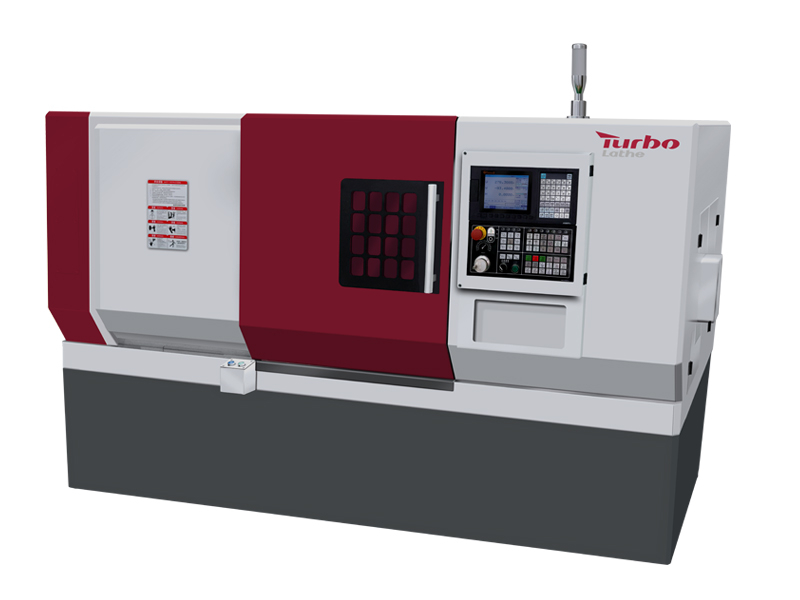

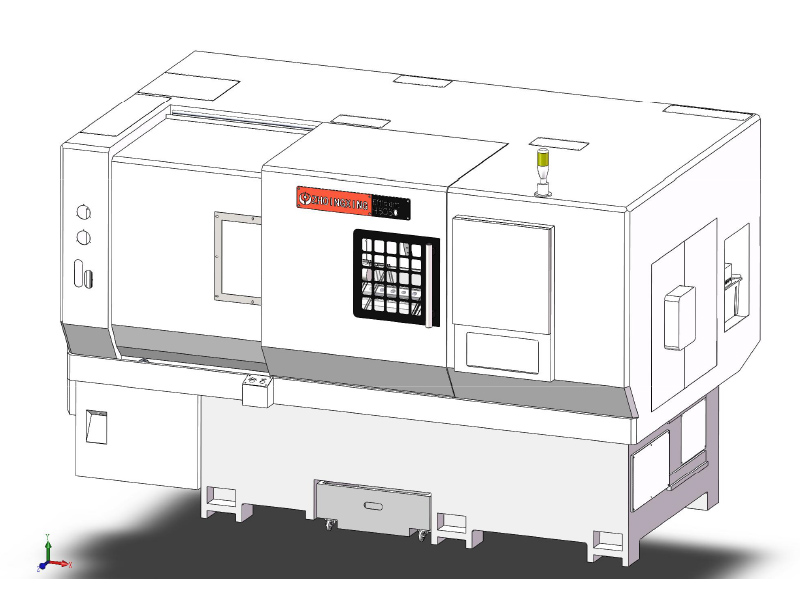

1. 30 -градусный наклонный кровать с ЧПУ Токари с наклонной кроватью, структура наклонного кровати не только делает центр обработки машины более стабильным, но и предоставляет оператору более удобную перспективу работы.
2. H5050 наклонный кроватный тур Заготовка, и предоставьте Japan Brand Guideway THK.
3. Принятие внутреннего A2-8 с высокой жесткой веретеной с 10 'Полым гидравлическим патроном, который может пройти через стержень с диаметром менее 70 мм, и самая высокая скорость 2000 об / мин для удовлетворения требований обработки большинства заработков.
4. Сильная способность к удалению чипов, клиенты могут выбрать правую или заднюю боковую снятие чипа в соответствии с вашим производственным сайтом и потребностями в обработке, вы можете выбрать метод удаления правого или заднего бокового чипа, сохраняя пространство и адаптируясь к макету фабрики клиента.
5. Токарный станок с ЧПУ принимает структуру спирального натяжения, которая может эффективно уменьшить вибрацию и деформацию во время обработки. В то же время, спиральная растягивающая структура также обладает хорошими характеристиками рассеяния тепла, что может эффективно снизить температуру машинного инструмента и продлить срок службы машинного инструмента.
Бренд системы управления ЧПУ
GSK988TA является стандартным
Необязательный:
HNC-808D-10G
Syntec 22ta
Fanuc 0i-tf Plus
Siemens 828d
Mitsubishi
Приложение
● Точные детали
● Механические детали
● Аппаратные детали
● ручные инструменты
● Медицинские детали
● Часы и часы часа
● Оптические части
● Автовальные детали
● Запчасти для ванной комнаты
● Велосипедный аксессуар
Автоматическая фидер
Приняв гидравлический системный привод, сила кормления является большой, подходит для большего диаметра и более тяжелого кормления стержня. Он имеет преимущества хорошей стабильности и высокой надежности.
● Повышение эффективности производства
● Снижение стоимости производства
● Повышение безопасности производства
Летчик бара
Использует сжатый воздух в качестве источника питания для достижения функции сплайсинга.
● Реализует непрерывную обработку
● Удобная обработка и хранение заготовки
Автоматическая загрузка фермы
Режим захвата: захват, обработка, подъем, поворот
Подходит для: аппаратные фитинги, пластиковые детали, электронные детали 3C, автомобильные детали, электронные и электрические детали, мебель и домашние детали.
Робот
Высокая точность и высокая скорость удара: с повторяемостью ± 0,02 мм и максимальной скоростью бита 4 м/с робот может эффективно переносить детали, увеличивая производительность на 20% - 40% при загрузке и разгрузке станка.
Загрузка и разгрузка робота: производственная линия, единственная инвестиция может удовлетворить потребности производства с несколькими запасами.
Низкие инвестиции и быстрая доходность: один робот может реализовать одну или многотационную загрузку и разгрузку.

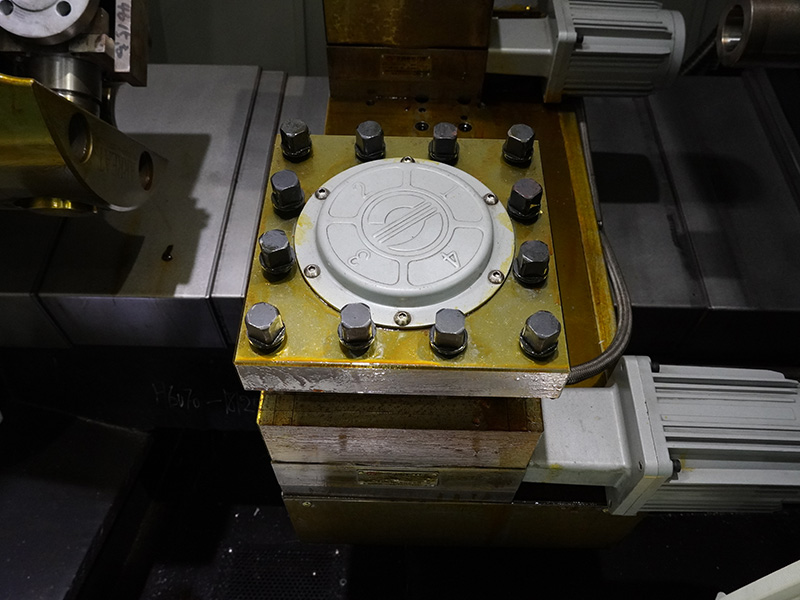

Башня
Индексация диска силового резания принимает диск сервопривод.
Может разрезать в направлении вперед и обратно.
Двухстороннее близлежащее изменение инструмента, быстрая скорость и высокая эффективность.
Высокая точность позиционирования и высокая точность повторного позиционирования.
Высокая жесткость и хорошая стабильность
8 T Сервоушеная
12T Power Burret
12T мощная башня с осью Y
Автоматическая смазка
Автоматический смазок автоматически доставляет смазку в руководство по оси x и z и винт, чтобы обеспечить постоянную работу.
В случае нехватки масла выдается сигнализация, и машина автоматически останавливается.
Зажим
Кол
Патрон
Размер: 6 ', 8 ' , 10 ', 12 ' , 15 '
Тип: твердый/ пустая
Челюсть: 2/3/4JAWS
Индексирование Чака
H5050 | |
Максима | Φ500 мм |
Максимальная диаметр обработки диска | Φ400 мм |
Максимальная диаметр обработки шпинделя | Φ250 мм |
Максимальная длина заготовки | 600 мм |
X/z путешествие | 320/750 мм |
Тип шпинделя | A2-8 |
Скорость шпинделя | 2000R/мин |
Коллет/Чак | 10''Solid Chack |
Шпиндель сквозной диаметр | Φ85 мм |
Тип держателя инструмента | 8 Положение Гидравлическая 80 Сервуара |
X/z повторяемость | ≤0,01 мм |
X быстрая скорость | 20/мин |
Z быстрая скорость | 20/мин |
Диаметр рукава хвоста | Φ75 мм |
Путешествие в рукаве хвоста | 150 мм |
Конусное отверстие для вала хвостовой баль | MT5# |
Основная мощность двигателя | 11 кВт |
Питание охлаждающего насоса | 370 Вт |
Энергопотребление | 16 кВт |

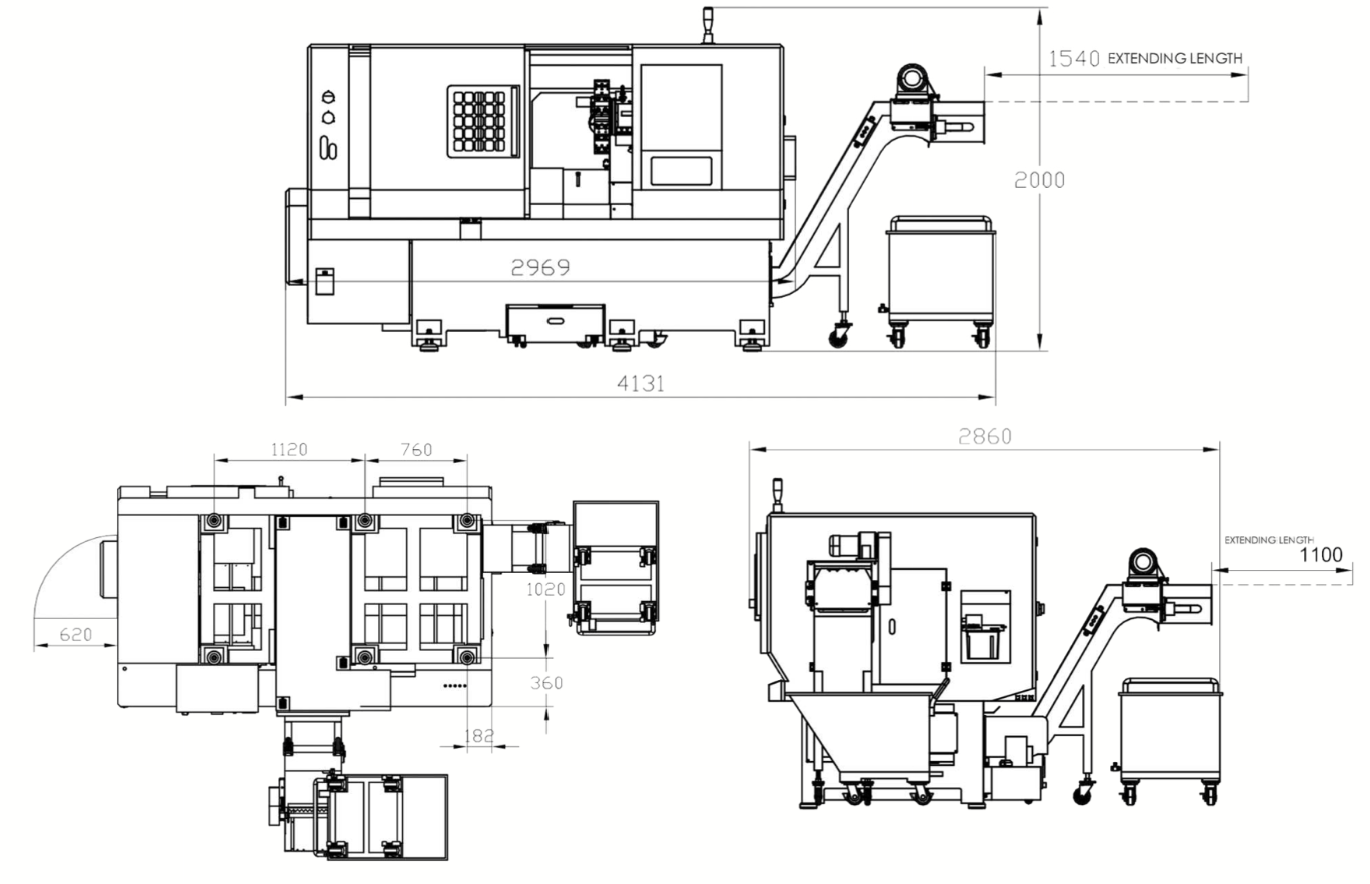

Машина размер LXWXH | 3000x1750x1860 мм |
Масса | 4100 кг |
Стандартная конфигурация:
Система GSK/HNC
8 Положение инструмента Гидравлическая сервопривода
A2-8 Шпиндель
10 'Сплошной патрон
#MT5 Hailstock
Местный шариковой винт
HIWIN LINEAR GUILDWAY
Защитное покрытие
Охлаждающая жидкость и переработка
11 кВт основной мотор
Охлаждающий насос 370 Вт
Дополнительная конфигурация | ||
Система | Syntec System 21ta | ![]() |
Syntec System 22TB | ||
Fanuc System OI-TF-PLUS | ||
Система Siemens 828d | ||
Система Fanuc OI-TF-Plus с осью C | ||
Siemens System 828d с оси C | ||
Башня | 12 Положение Башня | ![]() |
12 Положение Power Burret | ||
Y Ось | ||
Патрон | 12 'Сплошной патрон | ![]() |
10 'Индексация Чака | ||
12 'Индексация Чака | ||
Мотор | 11 кВт электро веретена | ![]() |
Силовая голова | ER25 (2+2) головка питания |
|
ER25 (3+3) головка питания | ||
ER25 (4+4) головка питания | ||
ER20 Power Head | ||
ER25 Power Head | ||
HEX Power Head | ||
ER25 2 Power Head | ||
ER25 3 Power Head | ||
ER25 Side 2 Power Head | ||
ER25 Side 3 Power Head | ||
Квадратный держатель инструмента | ||
Круглый держатель инструмента | ||
Держатель инструмента BMT55 90⁰power | ||
Держатель инструмента BMT40 90⁰Power | ||
Шариковая машина | ||
Летучие колеса | ||
Держатель инструмента BMT40 0⁰power | ||
Диск компонент | Hiwin Ball -Vershrew | ![]() |
Защита | Авто дверь | ![]() |
Автоматическая крыша | ||
Автоматизация | Часть ловца | ![]() |
Робот | ||
Автоматическая загрузка фермы | ||
Точность | Ренишоу инструмент предустановка | ![]() |
Чистый | Чип -конвейер | ![]() |
Нефтяной скиммер | ||
Поддержка заготовки | Следуйте отдыху | ![]() |
Охлаждающая жидкость и переработка | Охлаждающий насос 500 Вт | ![]() |
Теплообменник | ||
Кабинет кондиционера |
