Композиция токарного станка с ЧПУ

1. Использование процессов с ЧПУ

Токарни с ЧПУ в основном используются для поворота различных вращающихся поверхностей. В токарной станке с ЧПУ можно провести внутри и снаружи цилиндрической поверхности, коническая поверхность, формованная вращающаяся поверхность, резьба-поверхность, изогнутая поверхность с высокой уплотнением и конец обработки резьбы. Инструменты, используемые на токарных станках с ЧПУ, включают в себя инструменты поворота, тренировки, ножи, резаки и инструменты для резьбы и другие инструменты обработки отверстий. Переработка ЧПУ.

2. Композиция токарного станка с ЧПУ

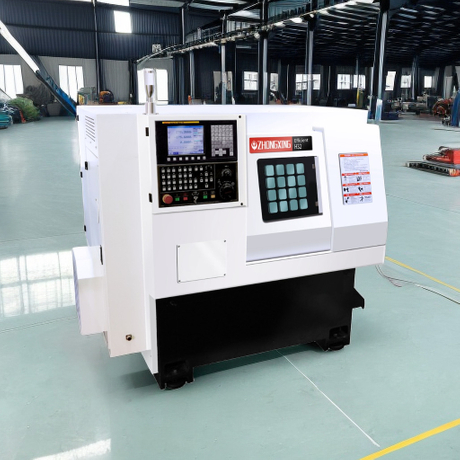

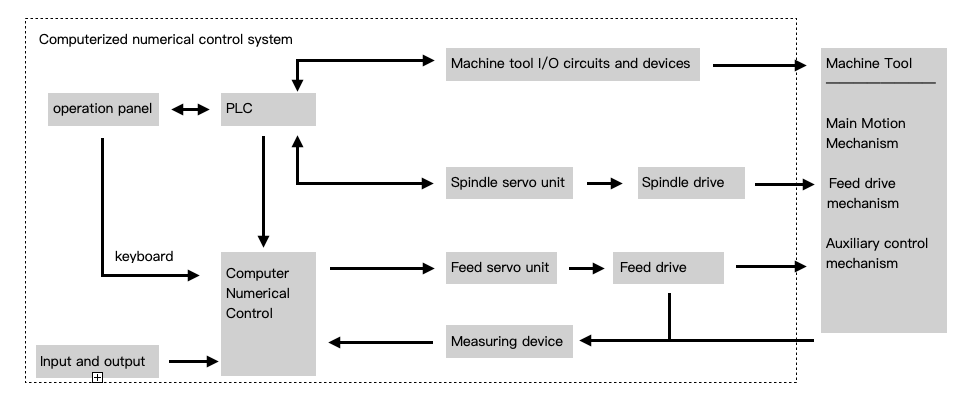

Токарный станок с ЧПУ, как правило, состоит из входных и выходных устройств, устройства для компьютерного численного управления, программируемого логического контроллера (ПЛК), устройства привода сервопривода, измерения устройства и хоста машины и т. Д.,

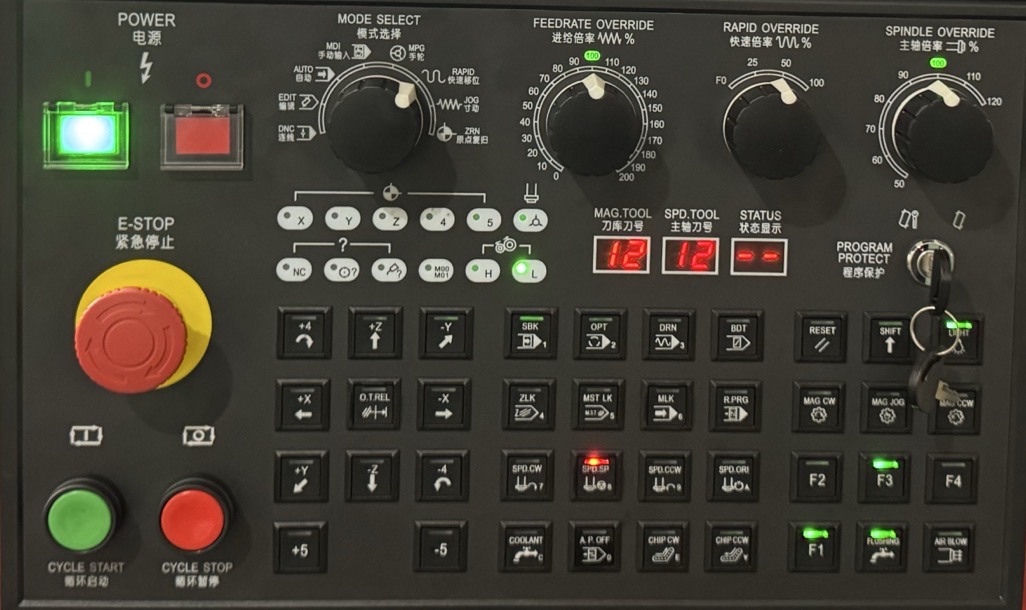

А. Панель операции

Работа, это оператор и устройство CNC для обмена информационными инструментами, станками с ЧПУ, уникальными компонентами, кнопкой станцией, светом состояния, массивами клавиш (та же функция, что и клавиатура компьютера) и дисплей.

B. Устройства ввода и вывода

Устройства ввода и вывода - это устройства, которые система ЧПУ (компьютерное числовое управление) взаимодействует с внешними устройствами. Информация, с которой нужно взаимодействовать, обычно является программой обработки деталей. Это означает, что программа для обработки детали, которая была подготовлена ​​и записана на управляющем среде, подается в систему ЧПУ, или программа для обработки отлаживаемой части хранится или записывается на соответствующем среде управления через выходное устройство.

C. Устройство ЧПУ (блок ЧПУ)

(1) Состав компьютерной системы, платы управления позицией, плата интерфейса ПЛК, платы интерфейса связи, специальных функциональных модулей и соответствующего программного обеспечения управления.

(2) Роль в соответствии с программой обработки входных частей для соответствующей обработки (например, обработка траектории движения, обработка вывода машин и т. Д.), А затем команды управления выводом с соответствующими исполнительными компонентами (сервоприводы, диски и ПЛК и т. Д.), Все из которых координируются с помощью устройства CNC и программного обеспечения, так что вся система COM -образования CNC. Устройство ЧПУ является ядром системы ЧПУ.

D. сервопривод, приводной блок и измерительный блок

(1) Композиция, сервопривод, приводное устройство включает в себя устройство привода веретена и двигатель шпинделя, подача сервопривод и двигатель подачи. Измерительное устройство включает в себя: Устройство измерения положения и скорости для реализации управления регуляцией сервоприводов в закрытом контуре.

(2) Функция: Убедитесь, что чувствительное и точное отслеживание команд устройства ЧПУ.

E. PLC, машины ввода -вывода и устройства

(1) Композиция

1. PLC (программируемый логический контроллер): используется для завершения управления вводом/выводом последовательных действий, связанных с логическими операциями, он состоит из аппаратного и программного обеспечения.

2. Схема машины I/0 и устройство: детали выполнения для реализации управления вводом/выводом (логические цепи, состоящие из реле, соленоидных клапанов, переключателей движения, контакторов и т. Д.).

(2) Функция

1. Принимает команды M, S и T из CNC, декодирует и преобразует их в соответствующие управляющие сигналы и управляет вспомогательными устройствами для завершения соответствующего переключающего действия станка.

2. Принимает сигналы i/0 с панели операции и стороны машины, отправляет их в блок ЧПУ, а после обработки выводит команды для управления рабочим состоянием системы ЧПУ и движений машины.

F. Основной блок машинного инструмента

(1) Композиция состоит из основных деталей движения, деталей подачи (таблица, перетаскивания и соответствующего механизма передачи), опорных деталей (столбец, кровати и т. Д.) И специальных устройств (автоматическая система обмена инструментов, автоматическая система обмена заготовки) и вспомогательные устройства (например, устройство для удаления чипа и т. Д.).

(2) Роль Основным корпусом станка с ЧПУ является часть выполнения, которая реализует производство и обработку.
