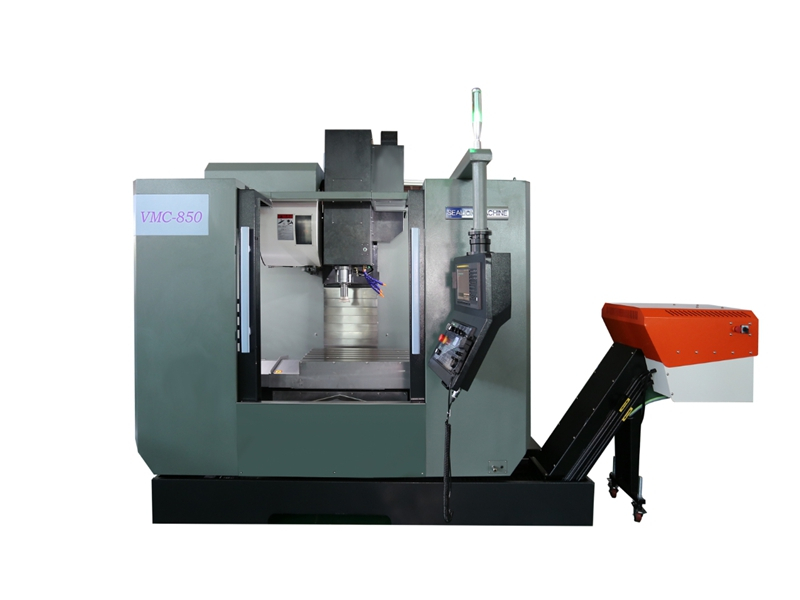

Дом » Сторонние машины » Обрабатывающий центр » Вертикальная обработка » VMC850 Вертикальный обработок
 |
loading
Поделиться с:
ОСНОВНЫЕ МОМЕНТЫ
Технические данные
Стандартный
НЕОБЯЗАТЕЛЬНЫЙ
ОСНОВНЫЕ МОМЕНТЫ
| Основная спецификация | VMC850 |
| Стол | |
| Размер таблицы (мм) | 500 × 1000 |
| Максимальная нагрузка на таблицу (кг) | 400 |
| Диапазон обработки | |
| X Путешествие (мм) | 800 |
| Y Путешествие (мм) | 500 |
| Z путешествие (мм) | 500 |
| Стол до шпинделя на расстоянии носа (мм) | 110-610 |
| Спинделя в центре направляющего (мм) | 524 |
| Шпиндель | |
| Тип шпинделя | Прямой/ремень |
| Скорость шпинделя (оборотная часть) | 8000/10000/12000 |
| Основная мощность двигателя (кВт) | 7,5/11 |
| X/y/z | |
| X/y/z быстрое скорость (r/min) | 48/48/36 |
| X/y/z мощность двигателя (кВт) | ≥1,4/1,4/3 (тормоз) |
| X/y/z крутящий момент (нм) | 20/20/20 (тормоз) |
| X/y/z скорость подачи (мм/мин) | 1-10000 |
| Масса | |
| Машина самообеспечения (кг) | 5000 |
| Точность | |
| Повторяемость | ± 0,003 мм |
| Позиционирование | ± 0,005 мм |
| Источник питания | |
| Источник питания | 3 ￠ -ак 380 В 50 Гц ± 5% |
| Стандартная конфигурация | ||
| Нет. | Элемент | Поставщик |
| 1 | Система с ЧПУ | Fanuc OI-MMF Plus |
| 2 | Главный мотор | FANUC |
| 3 | X/Y/Z Сервомотор | FANUC |
| 4 | X/y/z шариковой винт | PMI/HIWIN |
| 5 | Подшипник шарика | НСК |
| 6 | X/y/Z Guideway | PMI/HIWIN |
| 7 | Шпиндель | Кентур |
| 8 | Синхронный зубчатый ремень | Unitta |
| 9 | AT'C Система | Okada/Destron |
| 10 | Работать свет | Стандартный |
| 11 | Очистка конуса шпинделя | Стандартный |
| 12 | Система промывки | Стандартный |
| 13 | Фонд PAD и регулировочный болт | Стандартный |
| 14 | Централизованная система смазки автоматической кормления | Стандартный |
| 15 | Полная защита машинного инструмента | Стандартный |
| 16 | 3 цвета свет | Стандартный |
| 17 | A/C для электрического шкафа | Стандартный |
| 18 | Электрические компоненты | Шнайдер |
| 19 | Пневматическая система | SMC/Festo |
Дополнительная кофигурация
Syntec System 22ma
Mitsubishi M80b
Mitsubishi M80a
Фанак-руководство-Guide-I
Тип ремня CTS 2MPA
Тип ремня CTS 5MPA
Тип ремня CTS 7MPA
BT40 10000/12000 об/мин прямой диск
Прямое привод CTS 2MPA
Direct Drive CTS 5MPA
Direct Drive CTS 7MPA
BT40 15000RPM Мотор
BT40 15000 об / мин двигатель CTS 3MPA
Моторизованный шпиндель 18000rpm
Моторизованный шпиндель 18000rpm CTS 3MPA
32 Инструменты ATC
40 инструментов ATC
60 Toois ATC
Авто дверь
Heidenhain Linear Scale XYZ
Управление туманом
TS27R Renishaw Tool Prefetter
Местный инструмент предустановка
OMP60 Renishaw измерение заготовки
Renishaw A-2066-0001
TJR 170 мм 4 таблица оси
TJR 200 мм 4 таблица оси
TJR 250 мм 4 таблица оси
TJR 320 мм 4 таблица оси
