штат: | |
---|---|
1. Высококачественная литьевая основание с отожженной термообработкой обеспечивает сильную поддержку высокоскоростной и высокопрофессиональной обработки шкафов с ЧПК серии HTC.
2. 45 ° наклонного слоя с сильной жесткостью, может выдерживать силу резки высокой интенсивности и простые в эксплуатации, легко удаление чипа.
3. x/z Перемественная скорость вперед составляет более 25 м/мин. Такая высокая комбинация быстрого скорости вперед и настройки инструмента значительно повышает производительность и достигает более высокой скорости резки с более низкими затратами на производство.
4. Высокая производительность, мы гарантируем высокое качество - массовое производство, строгий контроль качества.
Бренд системы управления ЧПУ
GSK988TA является стандартным
Необязательный:
HNC-808D-10G
Syntec 22ta
Fanuc 0i-tf Plus
Siemens 828d
Mitsubishi
Приложение
● Точные детали
● Механические детали
● Аппаратные детали
● ручные инструменты
● Медицинские детали
● Часы и часы часа
● Оптические части
● Автовальные детали
● Запчасти для ванной комнаты
● Велосипедный аксессуар
Автоматическая фидер
Приняв гидравлический системный привод, сила кормления является большой, подходит для большего диаметра и более тяжелого кормления стержня. Он имеет преимущества хорошей стабильности и высокой надежности.
● Повышение эффективности производства
● Снижение стоимости производства
● Повышение безопасности производства
Летчик бара
Использует сжатый воздух в качестве источника питания для достижения функции сплайсинга.
● Реализует непрерывную обработку
● Удобная обработка и хранение заготовки
Автоматическая загрузка фермы
Режим захвата: захват, обработка, подъем, поворот
Подходит для: аппаратные фитинги, пластиковые детали, электронные детали 3C, автомобильные детали, электронные и электрические детали, мебель и домашние детали.
Робот
Высокая точность и высокая скорость удара: с повторяемостью ± 0,02 мм и максимальной скоростью бита 4 м/с робот может эффективно переносить детали, увеличивая производительность на 20% - 40% при загрузке и разгрузке станка.
Загрузка и разгрузка робота: производственная линия, единственная инвестиция может удовлетворить потребности производства с несколькими запасами.
Низкие инвестиции и быстрая доходность: один робот может реализовать одну или многотационную загрузку и разгрузку.
Башня
Индексация диска силового резания принимает диск сервопривод.
Может разрезать в направлении вперед и обратно.
Двухстороннее близлежащее изменение инструмента, быстрая скорость и высокая эффективность.
Высокая точность позиционирования и высокая точность повторного позиционирования.
Высокая жесткость и хорошая стабильность
8 T Сервоушеная
12T Power Burret
12T мощная башня с осью Y
Автоматическая смазка
Автоматический смазок автоматически доставляет смазку в руководство по оси x и z и винт, чтобы обеспечить постоянную работу.
В случае нехватки масла выдается сигнализация, и машина автоматически останавливается.
Зажим
Кол
Патрон
Размер: 6 ', 8 ' , 10 ', 12 ' , 15 '
Тип: твердый/ пустая
Челюсть: 2/3/4JAWS
Индексирование Чака
ЭЛЕМЕНТ | Параметр | UUNIT | HTC450 |
Обработка | Максимальный диаметр свинга по кровати | мм | Φ450 |
Максимальный диаметр свинга над слайдом | мм | Φ120 | |
Шпиндель Бро | мм | Φ56 | |
Емкость бара | мм | Φ46 | |
Максимальная скорость шпинделя | rpm | 4000 | |
Основная мощность двигателя | КВт | 5.5 | |
Кормление | X/z axis езда | мм | 380/300 |
X/z Оси скорость рэпа | м/мин | 25/25 | |

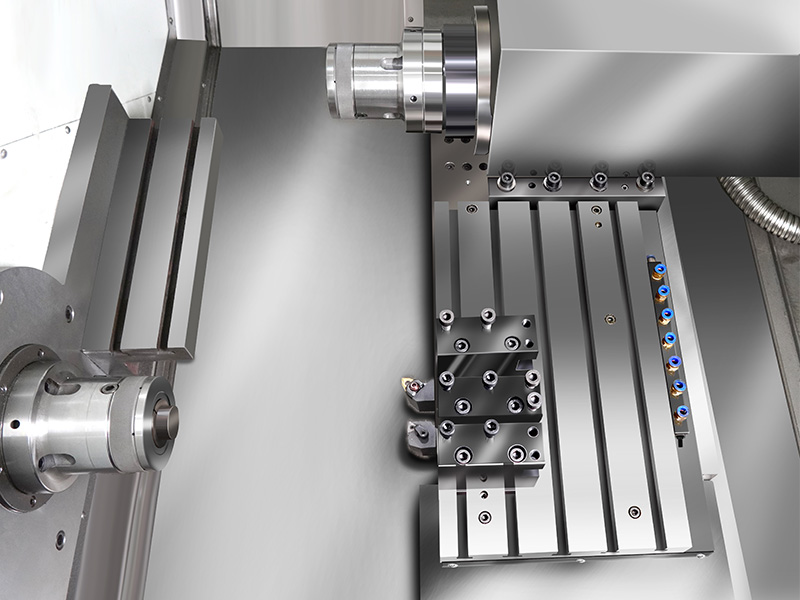

Держатель инструмента | Держатель инструментов типа банды | ПК | 5 |
Спецификация инструмента | мм | 20 × 20 | |
Точность | Радиальный разряд внешнего цилиндрического | мм | ≤0,005 |
Позиционирование | мм | ≤0,005 | |
Позиционирование | мм | ≤0 005 | |
Повторяемость | мм | ≤0,005 | |
Повторяемость | мм | ≤0,005 | |
Поворот округленности заготовки | мм | 0.005 | |
Последовательность переворачивания заготовки в продольном разделе | мм | 0,005/75 | |

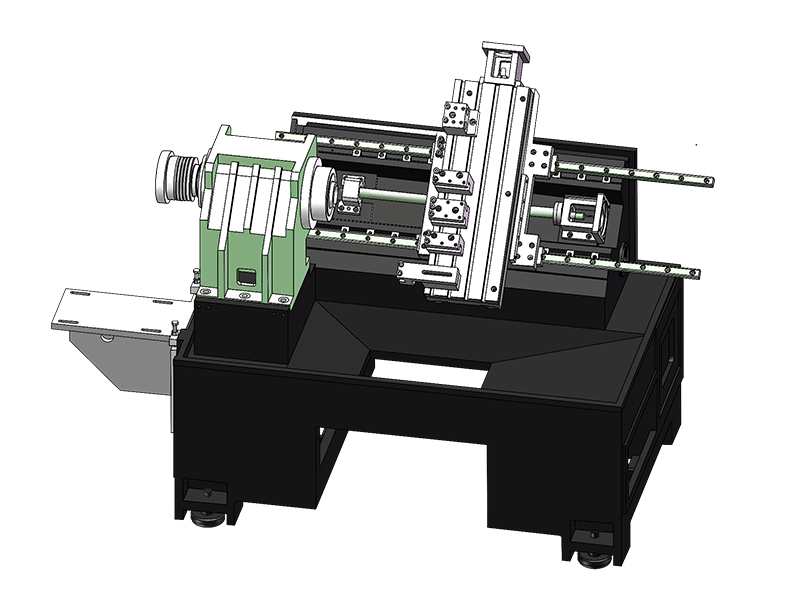

Другие | Макет машины | Межгальная наклонная кровать | |
Вес машины | Кг | 1800 кг | |
Машино -размер (LXWXH) | мм | 2080x1460x1650 |
Стандартная конфигурация:
Система GSK/HNC,
5 Станционная банда
A2-5 Spindle,
Коллет,
Местный шариковой винт,
Hiwin Linear Guidess,
Защитное покрытие,
Охлаждающая жидкость и переработка,
Мощность охлаждающего насоса 120 Вт,
5,5 кВт основной мощность двигателя.
Дополнительная конфигурация | ||
Система с ЧПУ | Syntec System 7ta | ![]() |
Syntec System 21ta | ||
Система Fanuc 2 оси OI-TF-плюс | ||
Система Siemens | ||
Башня | 8 Положение башня | ![]() |
12 Положение Башня | ||
Патрон | 6 'Сплошной патрон | ![]() |
6 'Полый чак | ||
8 'Сплошной патрон | ||
8 'Полый чак | ||
7 'Индексация Чака | ||
8 'Индексация Чака | ||

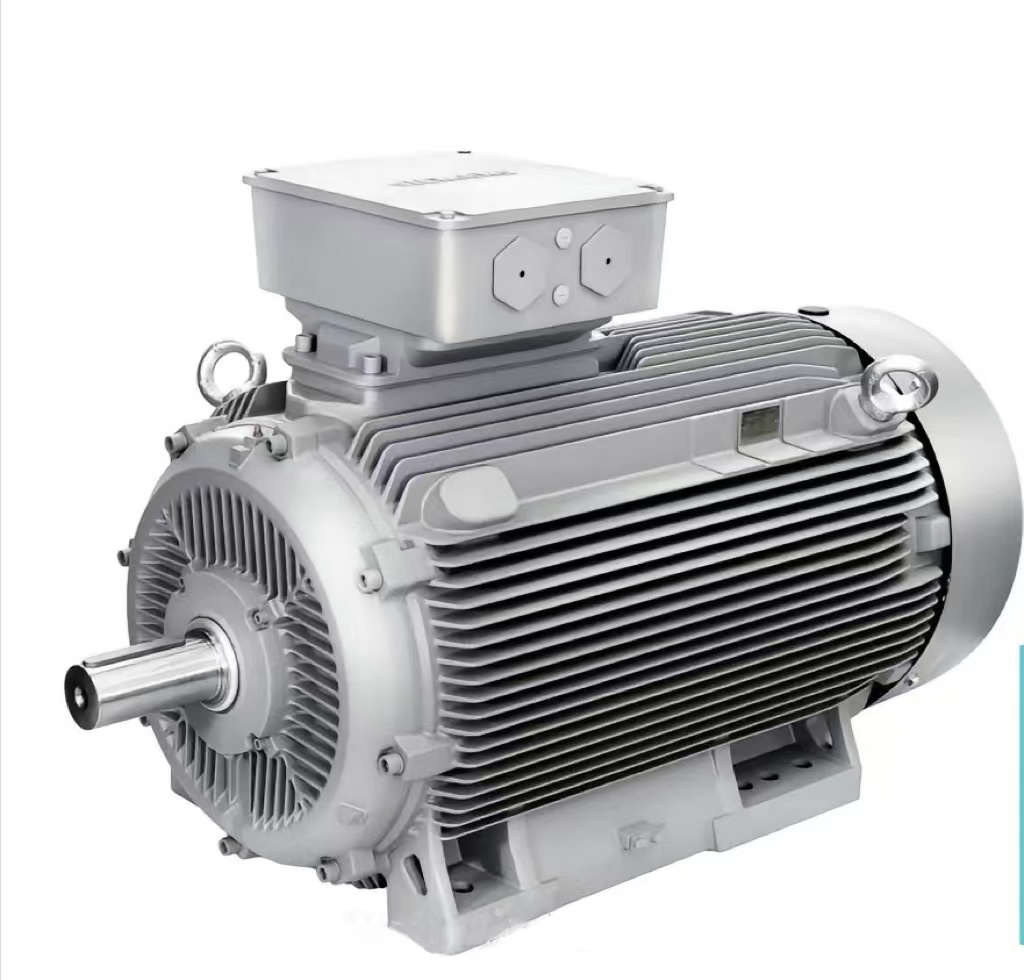

Мотор | 7,5 кВт основной мотор | ![]() |
5,5 кВт Электро-Спиндле | ||
7,5 кВт Электро-Спиндле | ||
Держатель инструментов и питания | Квадратный держатель инструмента | ![]() |
Круглый держатель инструмента | ||
Hiwin Ball -Vershrew | ||
Летучие колеса | ||
Шариковая машина | ||
Защита | Авто дверь | ![]() |
Автоматическая крыша | ||
Точность | Ренишоу инструмент предустановка | ![]() |
Автоматизация | Автоматическая загрузка фермы | ![]() |
Робот | ||
Bar Feeder 3-20 мм тип цепи ST-20 | ||
Барная фидер 5-26 мм автоматическое SV-26 | ||
Bar Feeder SQ-20 3-20 мм масляная пленка | ||
Bar Feedersw-29 5-29 мм масляная пленка | ||
Bar Feeder SG-36 5-36 мм масляная пленка | ||
Часть ловца | ||
Удаление охлаждающей жидкости и чипа | Охлаждающий насос 500 Вт | ![]() |
Теплообменник | ||
Кабинет кондиционера | ||
Чистящее средство | Чип -конвейер | ![]() |
Нефтяной скиммер |

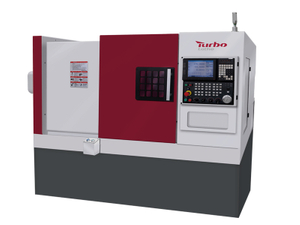

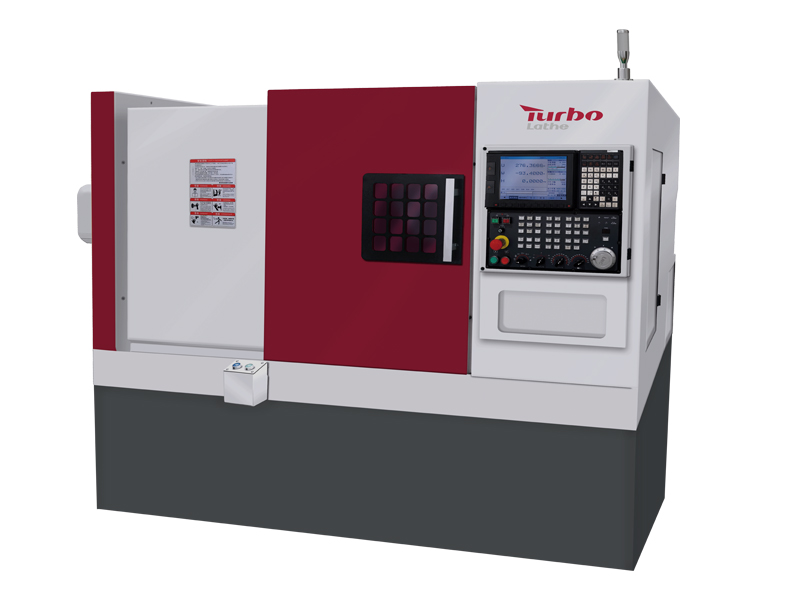

HTC450
