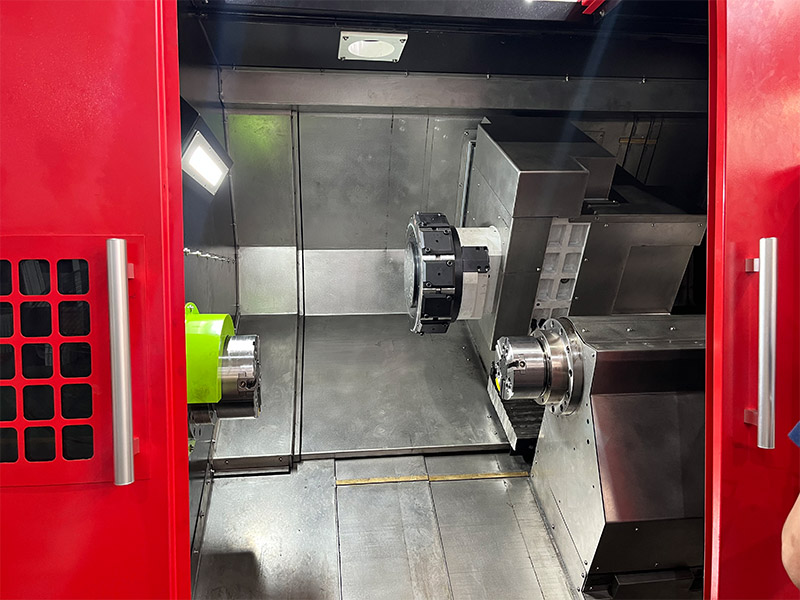

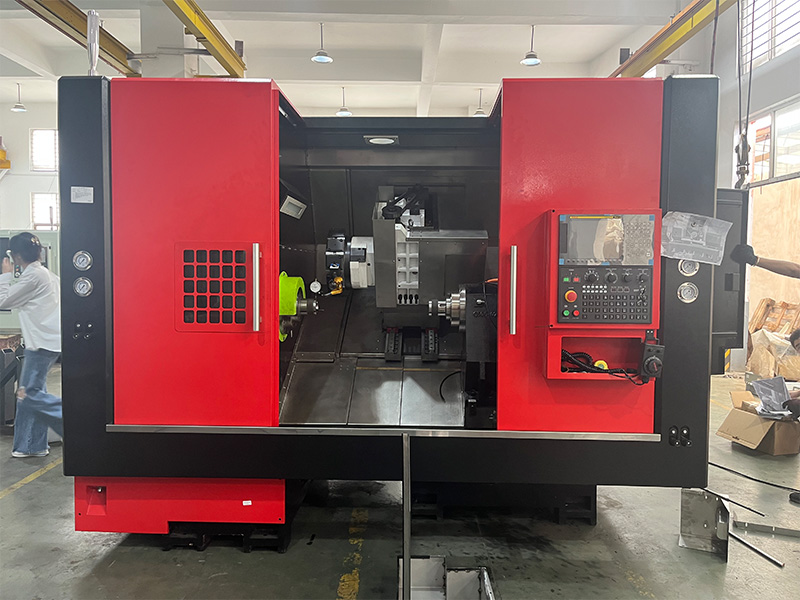

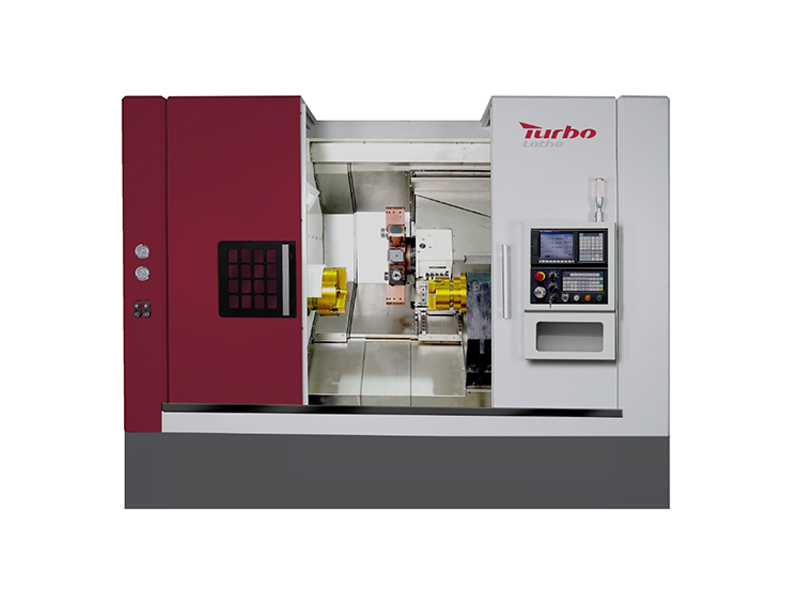

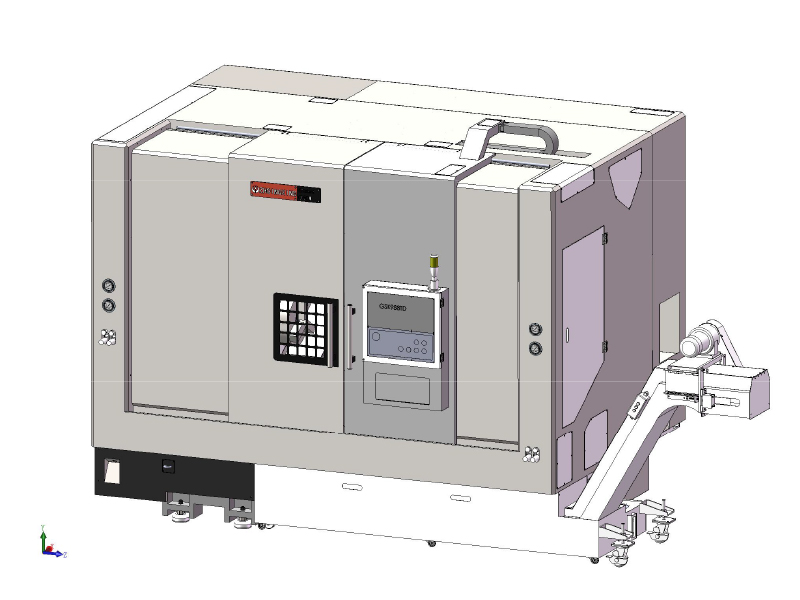

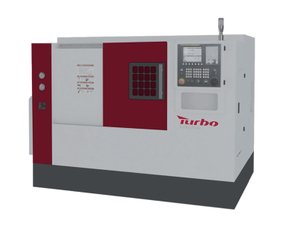

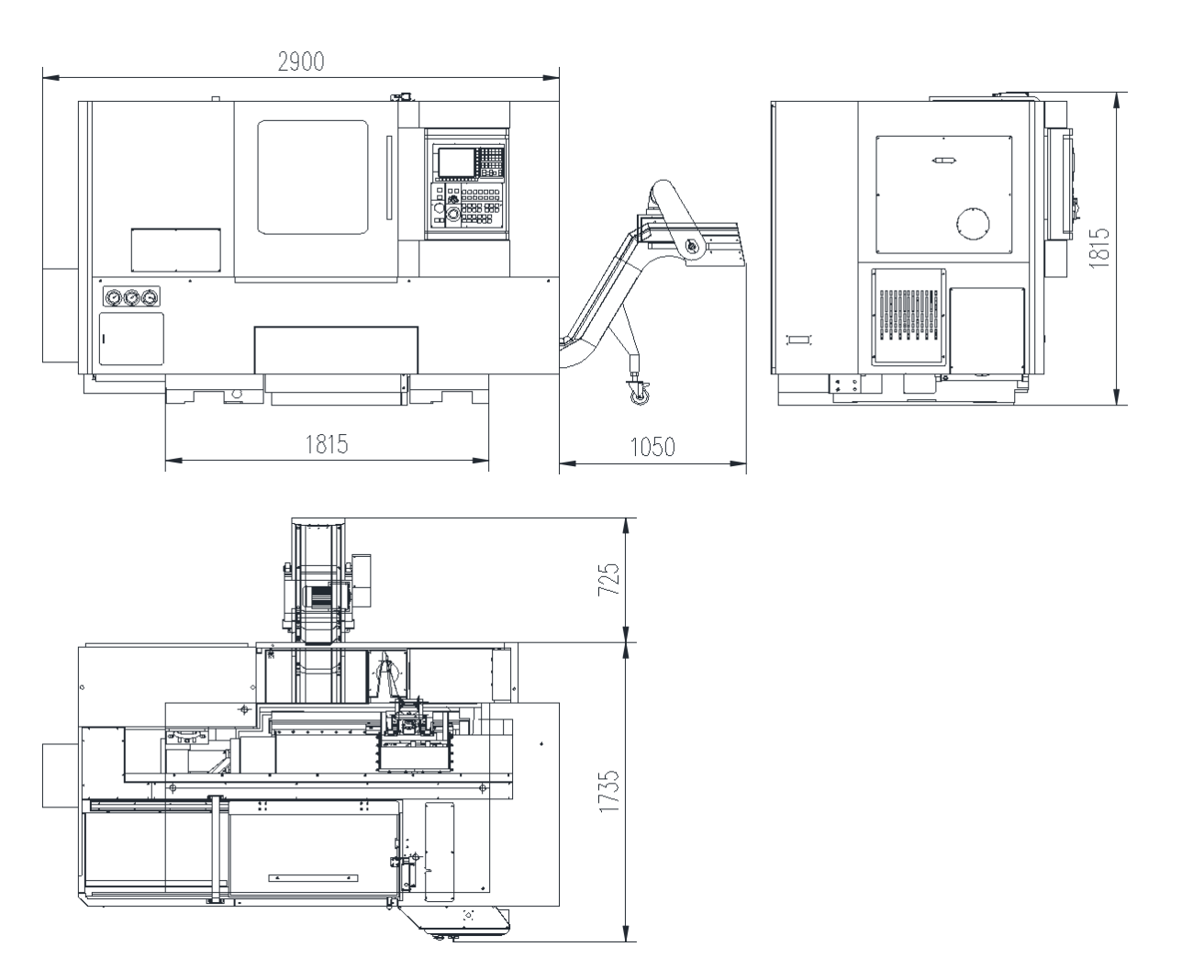

G500 Double Spindle CNC Токарный станок

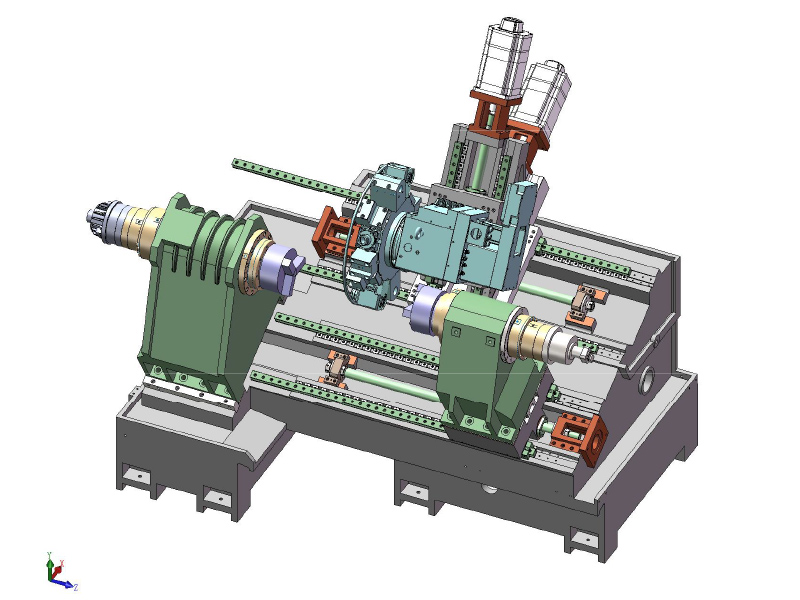

Кровать машины: Когда кровать принимает интегральное литье литья, наклонная складка на наклонном направлении 30 °+30 ° с большим поперечным сечением подшипника, так что существует хорошая жесткость и поглощение вибрации, конструкция высоких и низких направляющих может гарантировать Высокая обработка резки. Избегайте использования специальных приспособлений, лучше устранить ошибки обработки, вызванные вторичным зажимом, не нужно повторять позиционирование, точность обработки, повышение жесткости. Сократить производственный цикл и снизить стоимость.
Основная система привода: шпиндель представляет собой электрический шпиндель, который устраняет внешнюю силу ремня канала, делает шпиндель более плавно, уменьшает вибрацию и шум, вызванные ремнем и улучшает качество обработки. Подходит для низкоскоростной мощности и высокоскоростных требований к отделке, оснащенных тормозным диском и энкодером, может использоваться через сервопривод для точного управления операцией шпинделя, чтобы реализовать квази-остановку, функцию аварийной остановки. Он может реализовать 'нулевая передача ', более быстрое и более точное управление скоростью и угловое расположение, и может реализовать высокую точную обработку связи.
Система кормления: Строительный инструмент принимает шариковые и линейные направляющие проката, которая обладает высокой эффективностью передачи и хорошей удержанием точности, что заставляет держателя машинного инструмента двигаться быстро и стабильно с высокой точностью позиционирования.
X, z -направляющий рельс принимает форму линейного направляющего рельса, коэффициент трения направляющего рельса низкий, чтобы обеспечить высокую точность расположения направляющего рельса z, z машинного инструмента, выбор шарикового винта x, z после многих раз точного расчета и повторной калибровки, Чтобы обеспечить высокую точность позиционирования и точность повторяемого позиционирования.
Башня: принять гидравлическую башню с высокой жесткостью, разработанную и разработанную независимо, что обладает высокой надежностью и повторяемой точностью позиционирования.

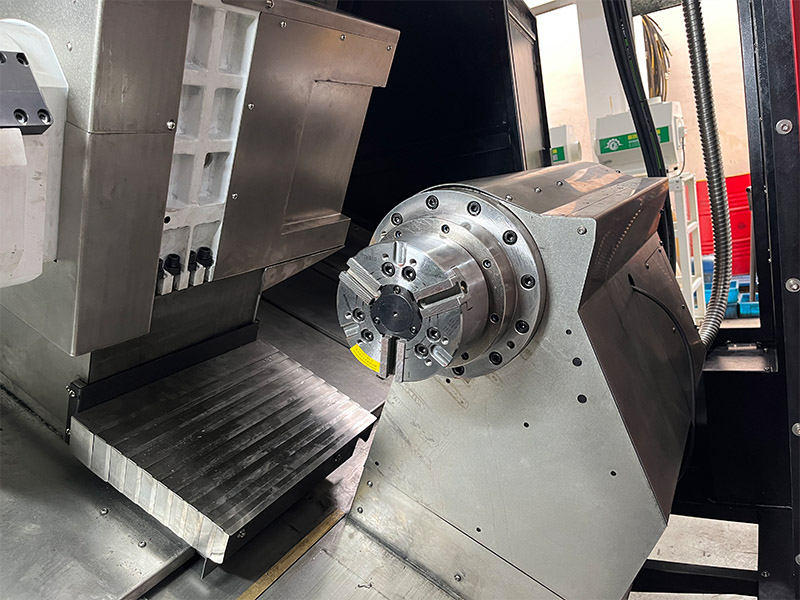

Подвиндлей: подвиндель представляет собой электрический шпиндель, который устраняет внешнюю силу ремня ремня, делает шпиндель более плавно, уменьшает вибрацию и шум, вызванный ремнем и улучшает качество обработки. Подходит для низкоскоростной мощной поворотной и высокоскоростной отделки, оснащенных тормозным диском и кодером.
1. Поворот и фрезерование композитного токана с ЧПУ одновременно может реализовать, поворачивать, измельчать, фрезерование, бурение, постукивание, затягивание, прорезь и т. Д., Чтобы достичь основных функций поворота и фрезерования.
2. Основание модели принимает всю структуру литья, основание не добавляет вес воды в 6 тонн или более, чтобы гарантировать, что машина используется в течение длительного времени без деформации, высокой жесткости, высокой стабильности.
3. башня с сервоприводом: увеличьте длинный ход, несущий инструмент с осью y, более многочисленного, более мощного, более удобного применения, башня может быть продлен до держателя инструмента может быть установлена 4 инструмента, удвоившись от головки питания, значительно улучшившись Количество поворотного и фрезетного резака
4. Функция управления программой хвостовой стук может всесторонне решить проблему точности обработки длинного вала.
5. Принятие Taiwan Shangyin или Yintai Roiller Guidesway, винт принимает винт Shangyin или Yintai OD φ40 мм точного уровня, что делает жесткость и точность машинного инструмента, чтобы быть более до уровня.
Бренд системы управления ЧПУ
GSK988TA является стандартным
Необязательный:
HNC-808D-10G
Syntec 22ta
Fanuc 0i-tf Plus
Siemens 828d
Mitsubishi
Приложение
● Точные детали
● Механические детали
● Аппаратные детали
● ручные инструменты
● Медицинские детали
● Часы и часы часа
● Оптические части
● Автовальные детали
● Запчасти для ванной комнаты
● Велосипедный аксессуар
Автоматическая фидер
Приняв гидравлический системный привод, сила кормления является большой, подходит для большего диаметра и более тяжелого кормления стержня. Он имеет преимущества хорошей стабильности и высокой надежности.
● Повышение эффективности производства
● Снижение стоимости производства
● Повышение безопасности производства
Летчик бара
Использует сжатый воздух в качестве источника питания для достижения функции сплайсинга.
● Реализует непрерывную обработку
● Удобная обработка и хранение заготовки
Автоматическая загрузка фермы
Режим захвата: захват, обработка, подъем, поворот
Подходит для: аппаратные фитинги, пластиковые детали, электронные детали 3C, автомобильные детали, электронные и электрические детали, мебель и домашние детали.

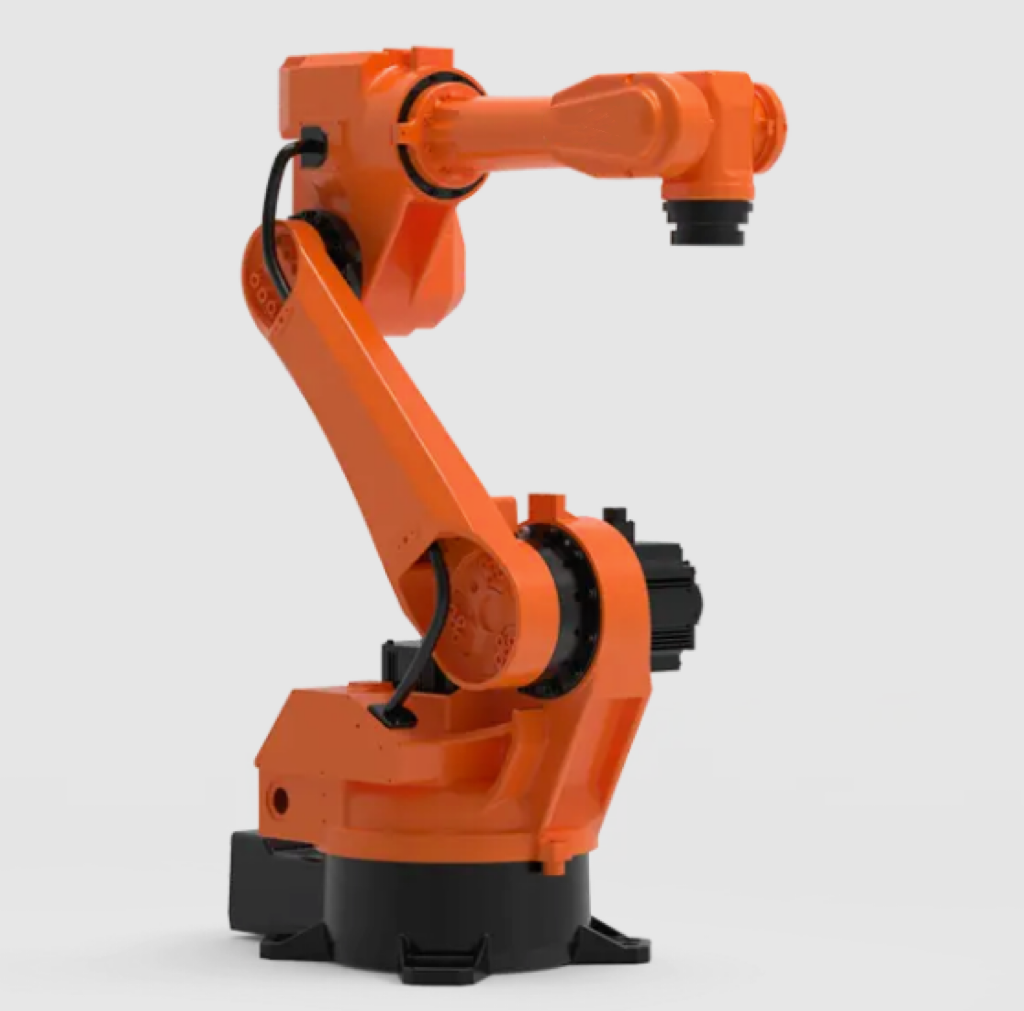

Робот
Высокая точность и высокая скорость удара: с повторяемостью ± 0,02 мм и максимальной скоростью бита 4 м/с робот может эффективно переносить детали, увеличивая производительность на 20% - 40% при загрузке и разгрузке станка.
Загрузка и разгрузка робота: производственная линия, единственная инвестиция может удовлетворить потребности производства с несколькими запасами.
Низкие инвестиции и быстрая доходность: один робот может реализовать одну или многотационную загрузку и разгрузку.
Башня
Индексация диска силового резания принимает диск сервопривод.
Может разрезать в направлении вперед и обратно.
Двухстороннее близлежащее изменение инструмента, быстрая скорость и высокая эффективность.
Высокая точность позиционирования и высокая точность повторного позиционирования.
Высокая жесткость и хорошая стабильность
8 T Сервоушеная
12T Power Burret
12T мощная башня с осью Y
Зажим
Кол

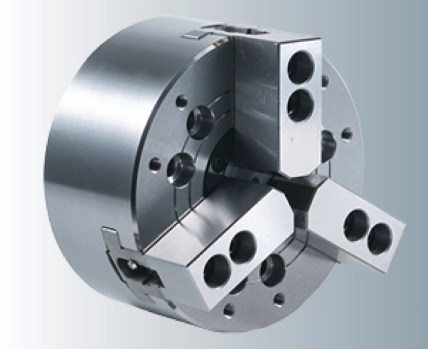

Патрон
Размер: 6 '， 8 ' ， 10 '， 12 ' ， 15 '
Тип: твердый/ пустая
Челюсть: 2/3/4JAWS
Индексирование Чака
| Дополнительная конфигурация | ||
| Система с ЧПУ | Syntec System 7ta |  |
| Syntec System 21ta | ||
| Syntec System 22TB | ||
| Fanuc System 0i-TF Plus | ||
| Система Siemens 828d | ||
| System Fanuc 0i-TF Plus с C-осью | ||
| Siemens System 828d с оси C | ||
| Патрон | 10 'Сплошной патрон |  |

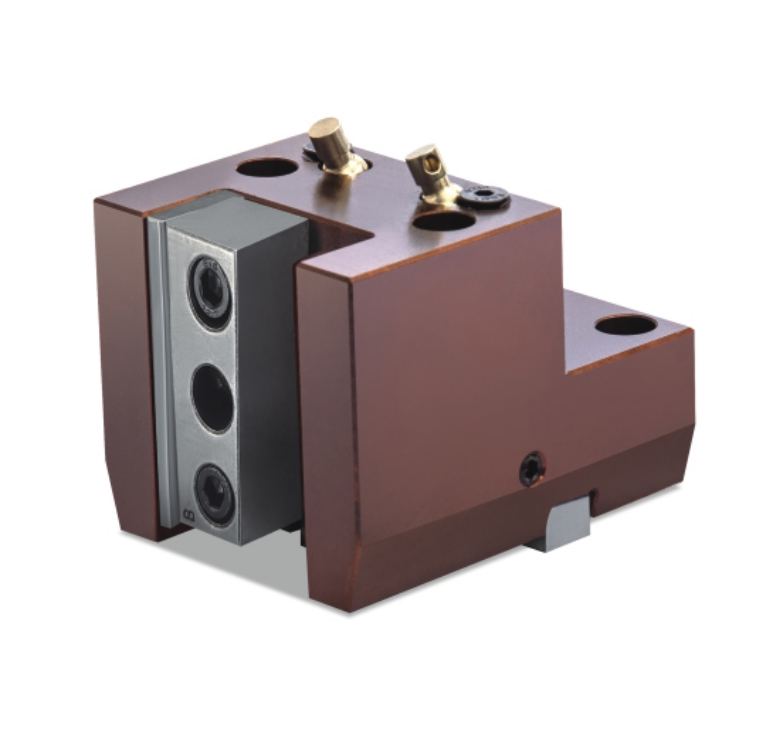

| Держатель инструментов и питания | Квадратный держатель инструмента |  |
| Круглый держатель инструмента | ||
| BMT55 0 ° держатель питания | ||
| BMT55 90 ° держатель питания | ||
| BMT40 0 ° держатель питания | ||
| BMT40 90 ° держатель питания | ||
| Защита | Авто дверь |  |
| Автоматическая крыша | ||
| Точность | Ренишоу инструмент предустановка |  |

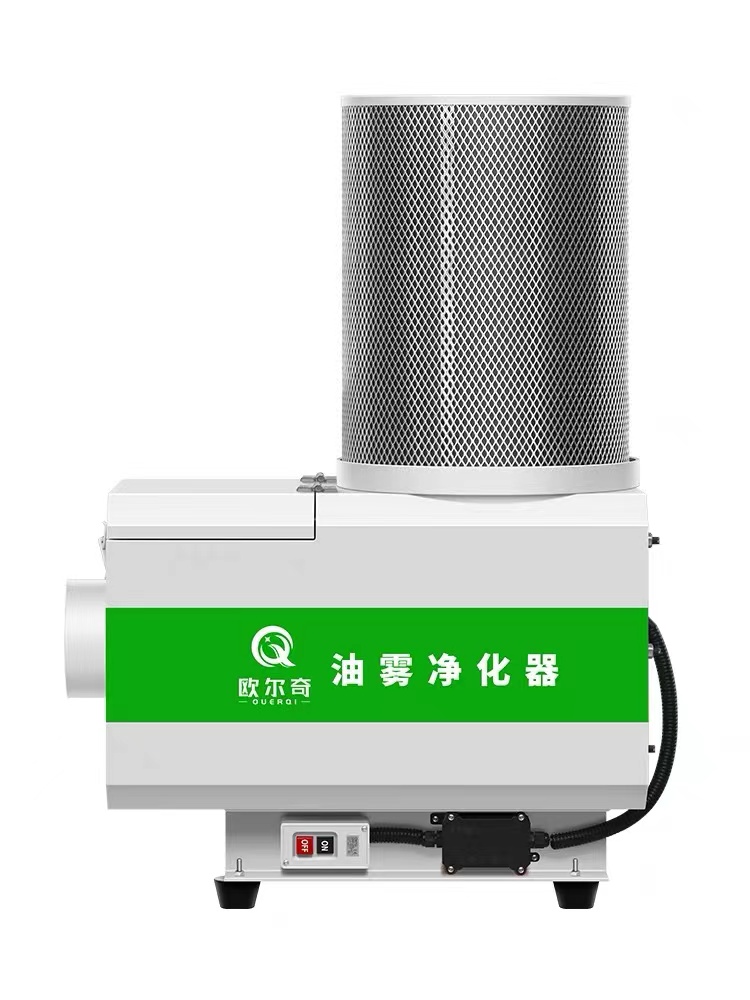

| Чистящее средство | Нефтяной скиммер |  |
| Удаление охлаждающей жидкости и чипа | Охлаждающий насос 500 Вт |  |
| Чип -конвейер | ||
| Автоматизация | Автоматическая загрузка фермы |
|
| Робот | ||
| Bar Feeder 3-20 мм тип цепи ST-20 | ||
| Барная фидер 5-26 мм автоматическое SV-26 | ||
| Bar Feeder SQ-20 3-20 мм масляная пленка | ||
| Bar Feeder SW-29 5-29 мм масляная пленка | ||
| Bar Feeder SG-36 5-36 мм масляная пленка | ||
| Bar Feeder SD-51 5-50 мм масляная пленка | ||
| Часть ловца | ||
